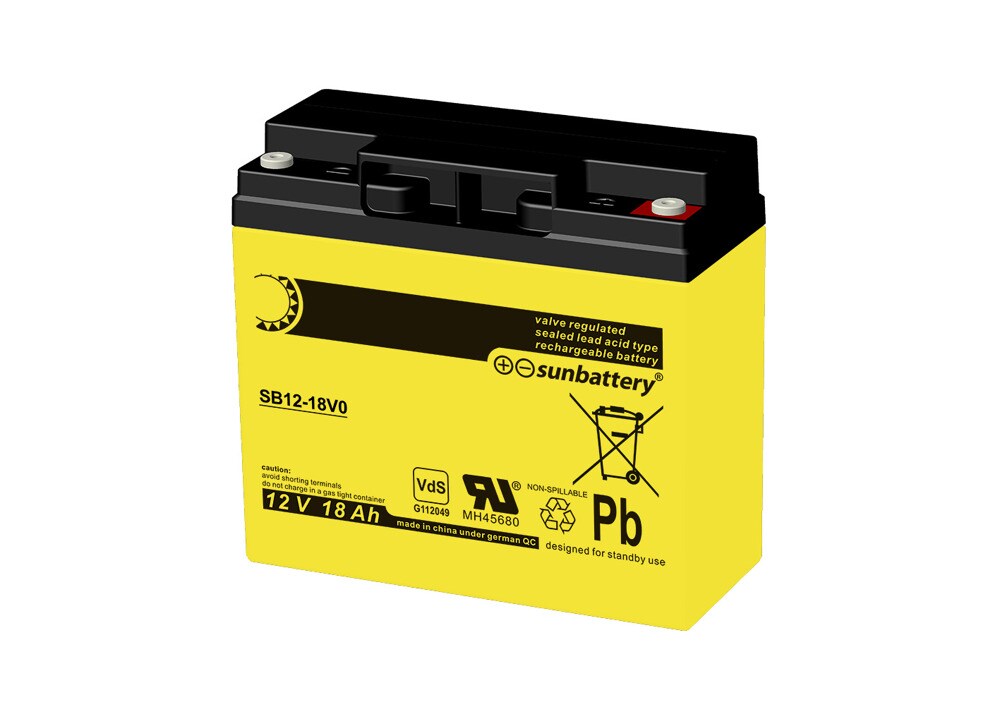

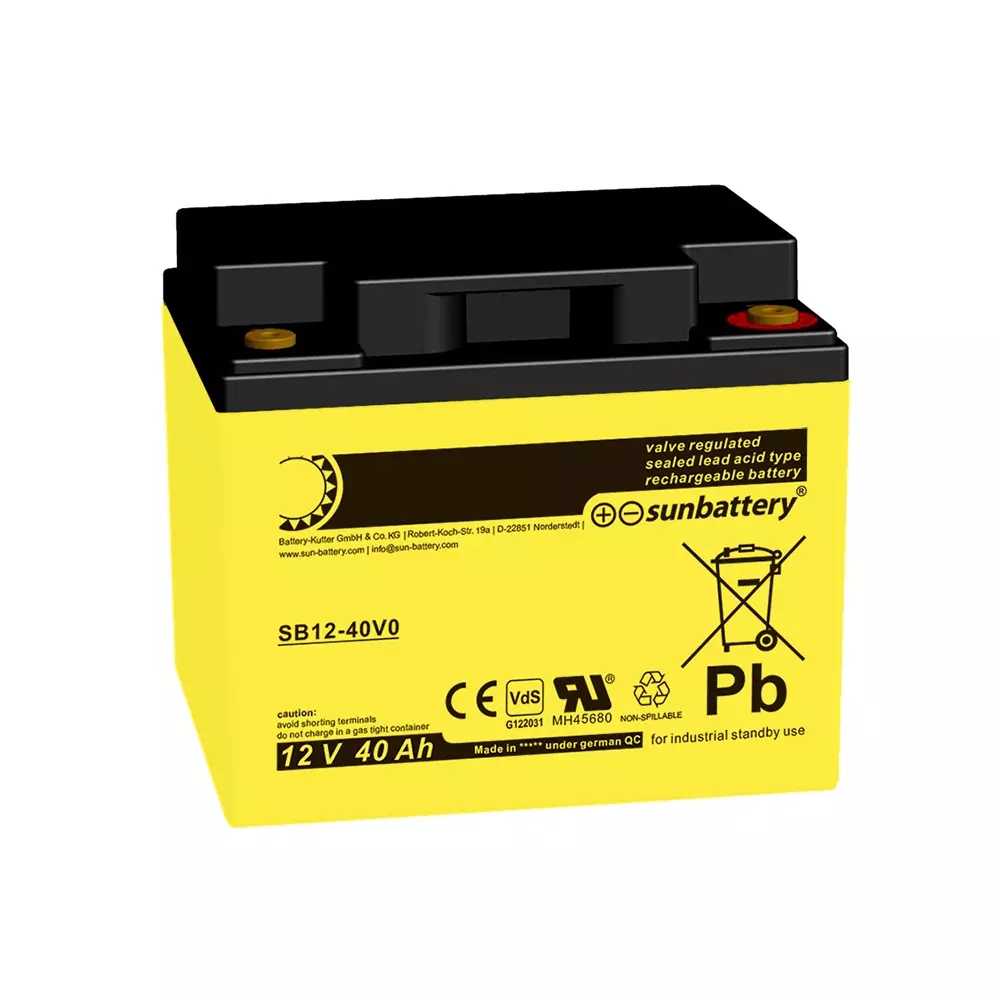

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

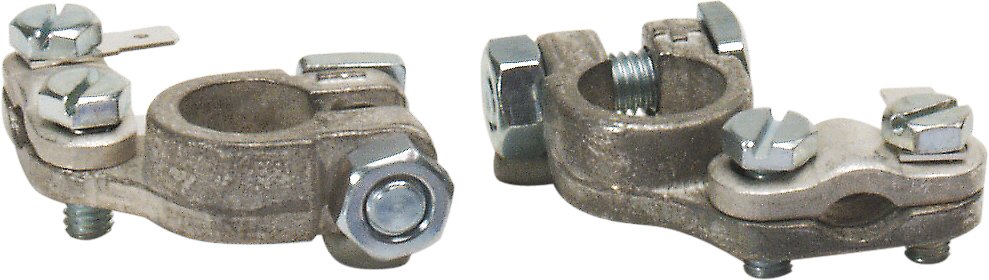

Montagesatz für Akkuanschlußklemmen M5/ M6 auf 4,8 mm Stecker.

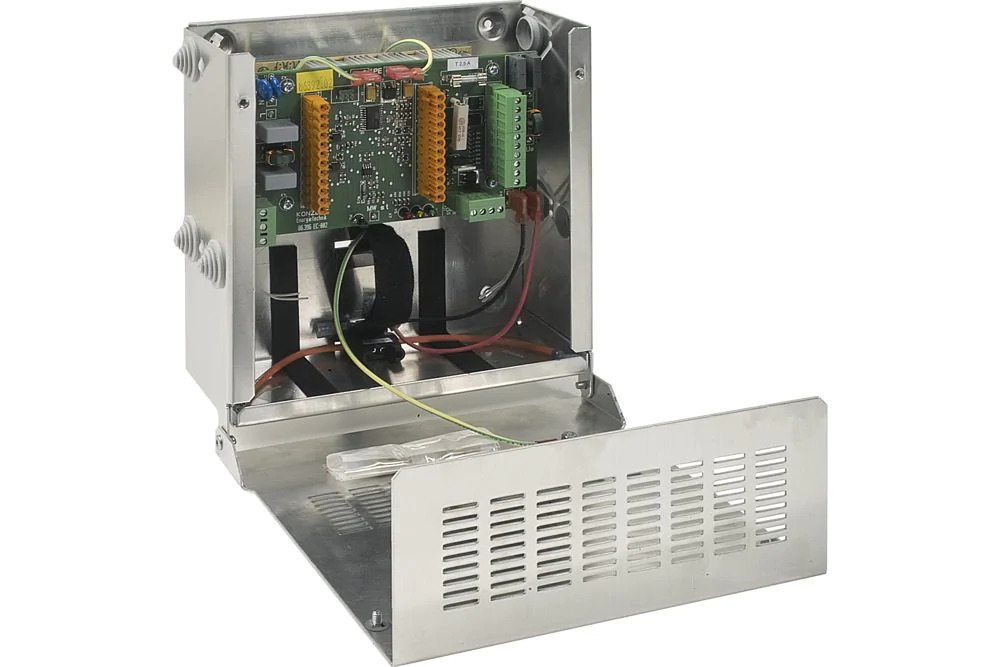

Zur Spannungsversorgung einzelner Alarmierungs- und Meldebereiche. Im Gehäuse können zwei Akkumulatoren bis max. 2,1 Ah und ein optionaler Alarmierungskoppler (Art.Nr. 808623) untergebracht werden. Der Alarmierungskoppler kann direkt auf die Adapterplatine gesteckt und die Meldergruppen des Kopplers zur Störungsüberwachung verwendet werden. Der Alarmierungskoppler meldet Störungen der Netz- oder Akkuspannung über den esserbus an die Brandmelderzentrale. Über die zwei Relais des Kopplers kann die Spannung der Energiebox - überwacht gem. EN 54-13 - direkt auf konventionelle Alarmierungseinrichtungen geschaltet werden Raumsparende Energieversorgung Zwei autark programmierbare Relaisausgänge Überwachbar nach EN54-13 Betrieb auf Ringbusleitung mit optionalem Alarmierungskoppler Einsatz als Energieversorgung für einen Alarmierungsbereich Kein Funktionserhalt der Leitungswege erforderlich Inkl. Notstromversorgung 24V/DC 2,1AH Störungsanzeige an BMZ über Alarmierungskoppler für Netz- & Akkustörung Flexible Nutzung der Steuerausgänge     technische Daten: Nennspannung  230 V AC Nennfrequenz   47 Hz ... 63 Hz Nennstrom  0,4 A inkl.Alarmierungskoppler Ausgangsspannung  27 V DC Ausgangsstrom  max. 1,4 A Umgebungstemperatur   -5 °C ... 40 °C Lagertemperatur   -25 °C ... 45 °C Rel. Luftfeuchte  < -95 % Schutzart  IP 30 Gehäuse  Aluminium Gewicht   ca. 3 kg inkl. 2 Akkumulatoren 12 V DC/2,1 Ah Abmessungen  B: 205 mm H: 218 mm T: 88 mm  Zulassung  EN 54-4

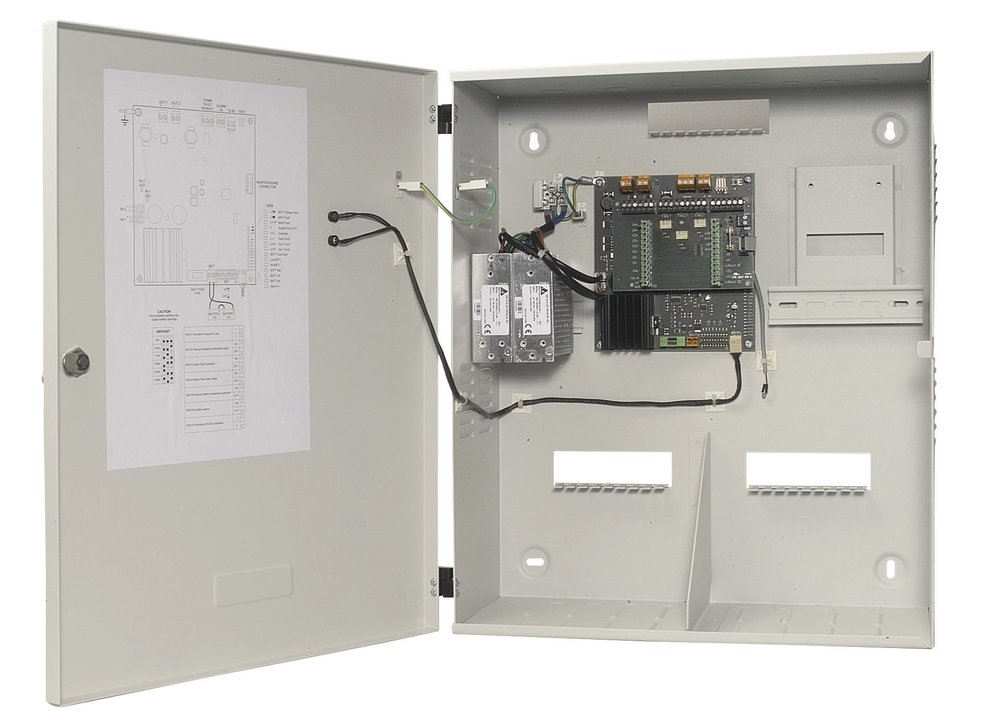

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen. Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung. Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2. VdS-Anerkennung: G 219075   Modularer Aufbau für Stand Alone- oder esserbus-Betrieb 2 Eingänge zur Überwachung externer Einrichtungen Auswahl der zu überwachenden Akkus mittels DIP-Schalter Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine   technische Daten: Nennspannung 230 V ACNennfrequenz 50 Hz ... 60 Hz Ausgangsspannung 20 ... 29 V DC Ausgangsstrom max. 4 A (ohne Ladevorgang) Ausgangsstrom 3,8 A (beim Laden eines 7-Ah-Akkustrangs)Akkukapazität 24 Ah, 26 Ah,38 Ah,45 Ah Kontaktbelastung Relais 1A / 125 V AC, 60 V DCUmgebungstemperatur -5 °C ... 40 °C Schutzart IP 30Gehäuse Stahlblech pulverbeschichtetFarbe grau, ähnlich RAL 7035 Gewicht ca. 9 kg (ohne Akkus) Abmessungen B: 417 mm H: 490 mm T: 206 mm Leistungserklärung DoP-0755891811

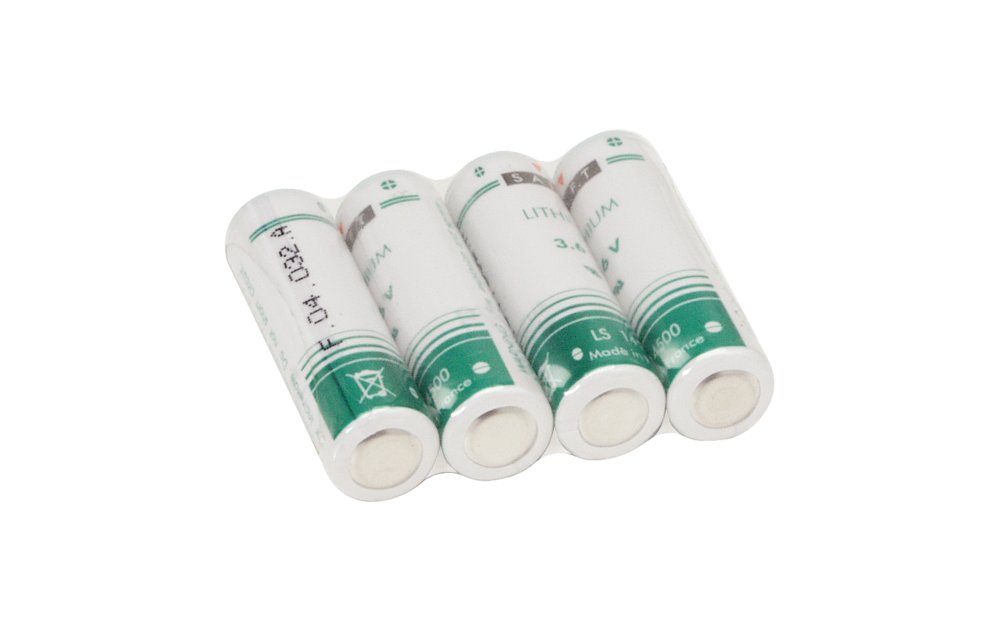

Vier Lithium-Batterien zum Einsatz im Funksockel (Art.-Nr. 805593.10), Funkgateway für Melder (Art.-Nr. 805594.10) und Funkinterface (Art.-Nr. 805601.10/805602.10).

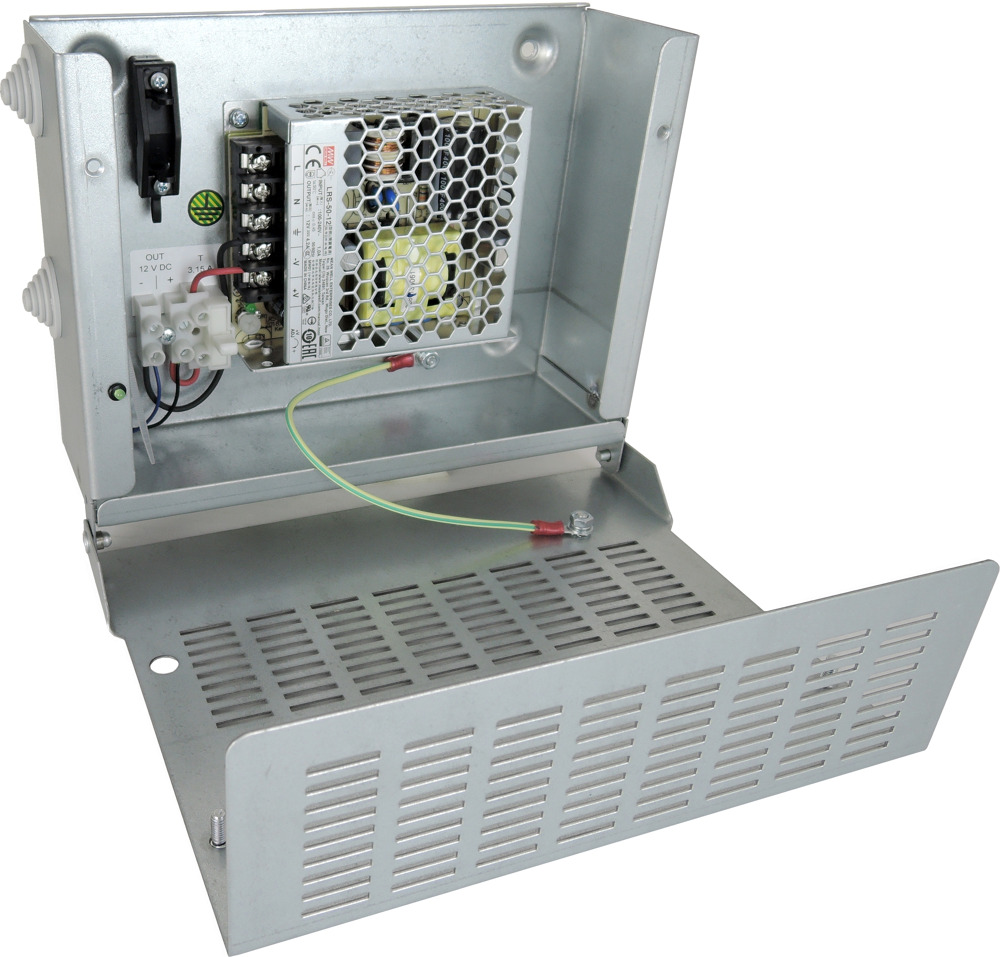

Ersatz für 765612. Hinweis: Dieses Netzteil entspricht nicht EN54-4 Norm und darf nur für die Stromversorgung von Zubehör der Brandmeldeanlagen außerhalb der EN 54-4 Norm verwendet werden.   technische Daten: Nenneingangsspannung  115 / 230 V AC; + 10% / - 15 % Nenneingangsstrom  0.95 / 0.56 A Welligkeit  120 mVp-p Ausgangsleistung *8  36 W Ausgangssicherung  T 3.15 A Ausgangsspannung  LED Green Effizienz  86 % Art der Installation  Stationäres Gerät zur Wandmontage; Montagehöhe ≤ 2 m Frontabdeckung zum                     Anschluss herunterklappbar Vorschriften  LVD (DIN EN 62368-1); EMC (DIN EN 61000-6-2/3); RoHS Überspannungskategorie  OVC III Schutzklasse  IP 30 Installationsort  Gebäude; Höhe max. 2000 m Nennfrequenz 50 Hz ... 60 Hz Ausgangsspannung  12 V DC ; +10% / -2% Ausgangsstrom  max. 3 A Kühlung  Freie Luftkonvektion Umgebungstemperatur  -10 °C ... 45 °C ; 20 … 90 % RHD (nicht kondensierend) Lagertemperatur             -40 °C ... 85 °C ; 10 … 95 % RHD (nicht kondensierend) Schutzart  Kurzschluss-, Überlast- und Überspannungsschutz Gehäuse Metallgehäuse, feuerverzinkt Gewicht  ca. 1 kg Abmessungen  B: 195 mm H: 158 mm T: 68 mm

Ersatz für 765624. Hinweis: Dieses Netzteil entspricht nicht EN54-4 Norm und darf nur für die Stromversorgung von Zubehör der Brandmeldeanlagen außerhalb der EN 54-4 Norm verwendet werden.  technische Daten: Nenneingangsspannung  115 / 230 V AC; + 10% / - 15 % Nenneingangsstrom  0.95 / 0.56 A Welligkeit  150 mVp-p Ausgangsleistung *8  36 W Ausgangssicherung  T 1,6A Ausgangsspannung  LED Green Effizienz  88 % Art der Installation  Stationäres Gerät zur Wandmontage; Montagehöhe ≤ 2 m Frontabdeckung zum                           Anschluss herunterklappbar Vorschriften  LVD (DIN EN 62368-1); EMC (DIN EN 61000-6-2/3); RoHS Überspannungskategorie  OVC III Schutzklasse  IP 30 Installationsort  Gebäude; Höhe max. 2000 m Nennfrequenz 50 Hz ... 60 Hz Ausgangsspannung  24 V DC ; +10% / -2% Ausgangsstrom  max. 1,5 A Kühlung  Freie Luftkonvektion Umgebungstemperatur  -10 °C ... 45 °C ; 20 … 90 % RHD (nicht kondensierend) Lagertemperatur             -40 °C ... 85 °C ; 10 … 95 % RHD (nicht kondensierend) Schutzart  Kurzschluss-, Überlast- und Überspannungsschutz Gehäuse Metallgehäuse, feuerverzinkt Gewicht  ca. 1 kg Abmessungen  B: 195 mm H: 158 mm T: 68 mm

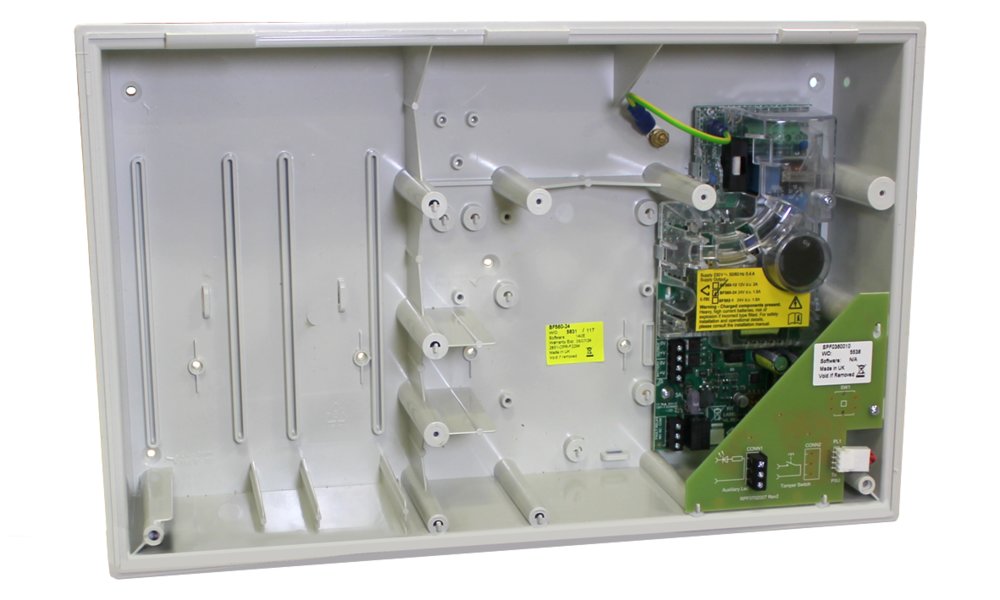

Netzladegerät DCU560-24 im Gehäuse DCU 560-24 Zur Spannungsversorgung einzelner Alarmierungs- und Meldebereiche. Energieversorgungseinrichtung gemäß EN 54-4:A2 und EN 50131-6 im Kunststoffgehäusegehäuse, 24 V DC 1,5 A, ohne Akkus, vorgesehen für max. 2 x 12 V DC 3 Ah Akkus. Das Gerät kombiniert Energieversorgung, Akkuladeeinrichtung und Akkuüberwachung. Eine interne Multi-Funktions- Statusanzeige kann verschiedene Störungsmeldungen anzeigen.   Technische Daten   Nennspannung: 230 V AC Nennfrequenz: 50/60 Hz Nennstrom: 400 mA Ausgangsspannung: 24 V DC Ausgangsstrom max.: 1,5 A Akkukapazität: bis 3,2 Ah Kontaktbelastung Relais: 1 A bei 30 V DC Umgebungstemperatur: -5 bis +40 øC. max. Rel. Luftfeuchte: 95 % Schutzart: IP30 Gehäuse: Gehäuse u. Tür aus Kunststoff, RAL 7035 strukturiert Gewicht: 1,55 kg (ohne Akkus) / Abmessungen: B: 380 mm x 235: mm x T: 96 mm Zulassung: VdS-Zulassungsnummer: G 218032, Es erfüllt alle Anforderungen der EN 54-4 + A1 + A2. Zusätzlich wurde das BF560-24 geprüft und erfüllt die Anforderungen gemäß der EN 50131-6 (Typ A, bis Grad 4, Umweltklasse II, zusätzlicher Sabotageschutz erforderlich).   Das BF560-24 ist konform zur (EU) Nr. 305/2011 - Bauproduktenverordnung, der 2014/35/EU - Niederspannungs-Richtlinie und der 2014/30/EU - EMV-Richtlinie.

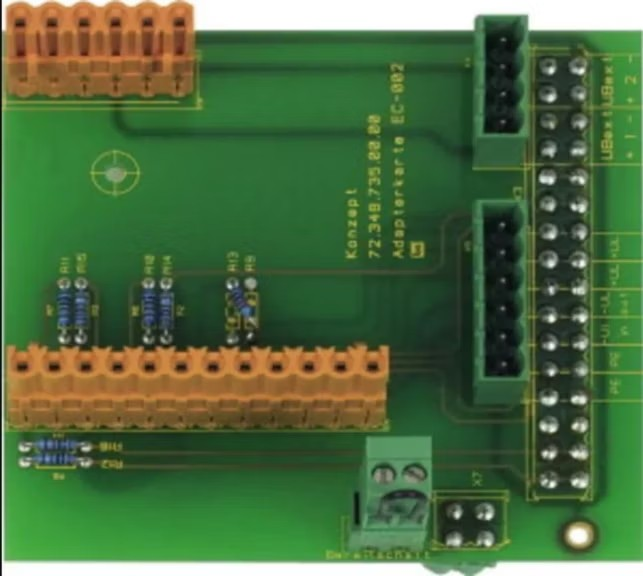

Die Adapterplatine ist eine Option für das Netzteil HLSPS-DB2, wenn mehr als ein Störungsrelais benötigt wird. Die Adapterplatine ist jeweils mit einem Relais für Netz-, Akku- und Sammelstörung sowie Erdschluss ausgestattet. Um das Netzteil an die ESSER-Ringleitung anzuschließen, werden die Adapterplatine und der esserbus®-Alarmierungskoppler (Art.-Nr. 808623) benötigt. Der optionale Koppler wird auf die Adapterplatine gesteckt und das Netzteil somit in den esserbus® eingebunden. Die Störungsrelais sind als Wechslerkontakte ausgeführt, so können die Relais weiterhin verwendet werden, während der esserbus®-Alarmierungskoppler aufgesteckt ist.     technische Daten: Kontaktbelastung Relais:   Nennwiderstandslast 0,3 A @ 125 V AC; 1 A @ 30 V DC max. Schaltstrom 1 A                                            max. Schaltspannung125 V AC, 60 V DCUmgebungstemperatur :   -10 °C ... 50 °C Lagertemperatur :              -10 °C ... 75 °C Gewicht :                            ca. 90 g Abmessungen :                 B: 85 mm H: 130 mm T: 20 mm Leistungserklärung :          DoP-0755891811 Die Datenanbindung kann auch voll redundant aufgebaut werden. Hierzu sind mind. zwei DOMs und zwei SEI erforderlich.

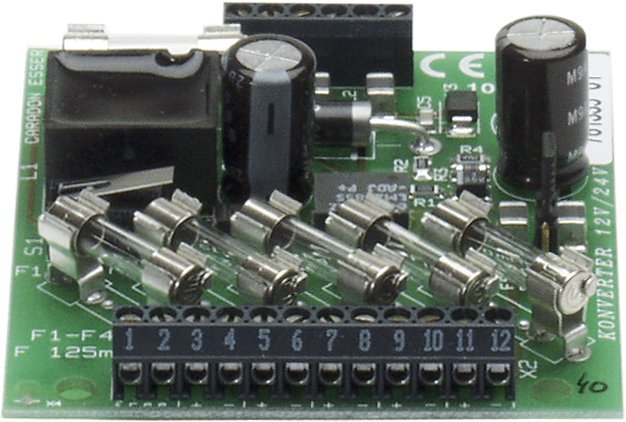

Spannungskonverter 12 Volt / 24 Volt. Der Konverter stellt eine 24 Volt Spannungsversorgung für Fremdmelder zur Verfügung. Die Eingangsspannung beträgt 12 Volt und wird aus der Brandmelder- zentrale oder einem externen 12 Volt Netzteil zugeführt. Beim Einbau in die BMZ kann das Modul bis zu vier Fremdmelder mit je maximal 125 mA versorgen oder optional einen Fremdmelder mit bis zu 500 mA. Technische Daten Betriebspannung 9 V DC bis 15 V DC Ausgangsspannung 24 V DC +/-10% max. Ausgangsstrom: 4 x 125 mA oder 1 x 500 mA (einzeln abgesichert) Abmessungen (BxHxT) 65x72x20mm

Der Konverter stellt eine 24V Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Bei der Projektierung bitte auf die primäre (12V) Stromaufnahme bei Netzausfall achten   Betriebspannung 9 V DC bis 15 V DC Ausgangsspannung 24 V DC +/-10% max. Ausgangsstrom: 400 mA Abmessungen (BxHxT) 85x82x27mm

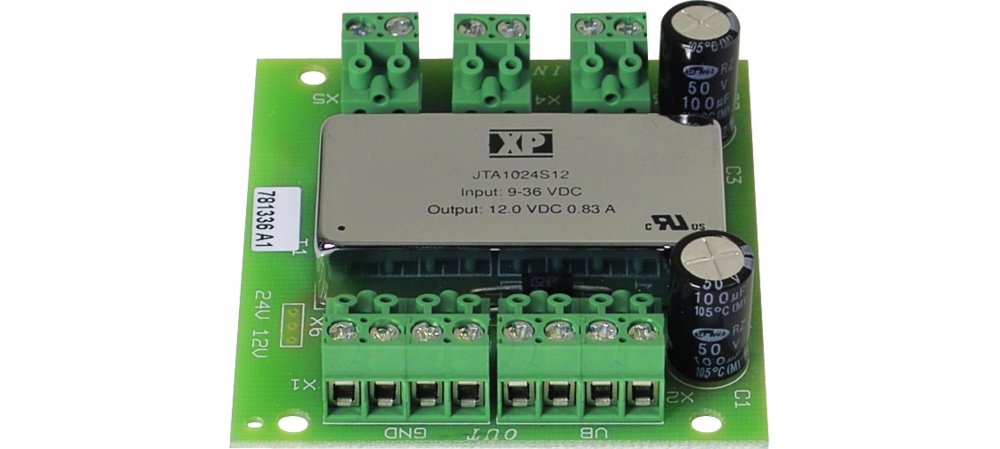

Der Konverter stellt eine 12 Volt Spannung zur Verfügung. Diese wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Die galvanische Trennung der Eingangs- und Ausgangsspannung verhindert Störungen bei Potenzialunterschieden in der Peripherie. Das Modul kann in die Gehäuse 120240,788600, 788601 und 788603 eingebaut oder mit dem Einbausatz (788605 ) in die Brandmelderzentrale integriert werden.   Leistungsmerkmale - Galvanische Trennung von Gleichspannungspotentialen - Trennung der Massepotentiale zwischen einem externem Gerät und dem Potenzial der Gefahrenmeldezentrale zur Vermeidung von Erdschlüssen - Spannungsinterface für den Betrieb von 32AE-Kopplern an einer Löschmittelsteuerung 8010 Serie 3 für 12V DC Betrieb - Für Anschlussklemmen bis max. 1,5mm   Technische Daten Eingangsspg. 10 bis 28 V DC Ausgangsspg. 12 V +/- 10% max. Ausgangsstrom 800 mA, kurzschlussfest Umgebungstemp. -10øC bis +50øC Schutzart IP 40 (im Gehäuse) Gewicht ca. 70 g Abmessungen (BxHxT) 85x82x27 mm
