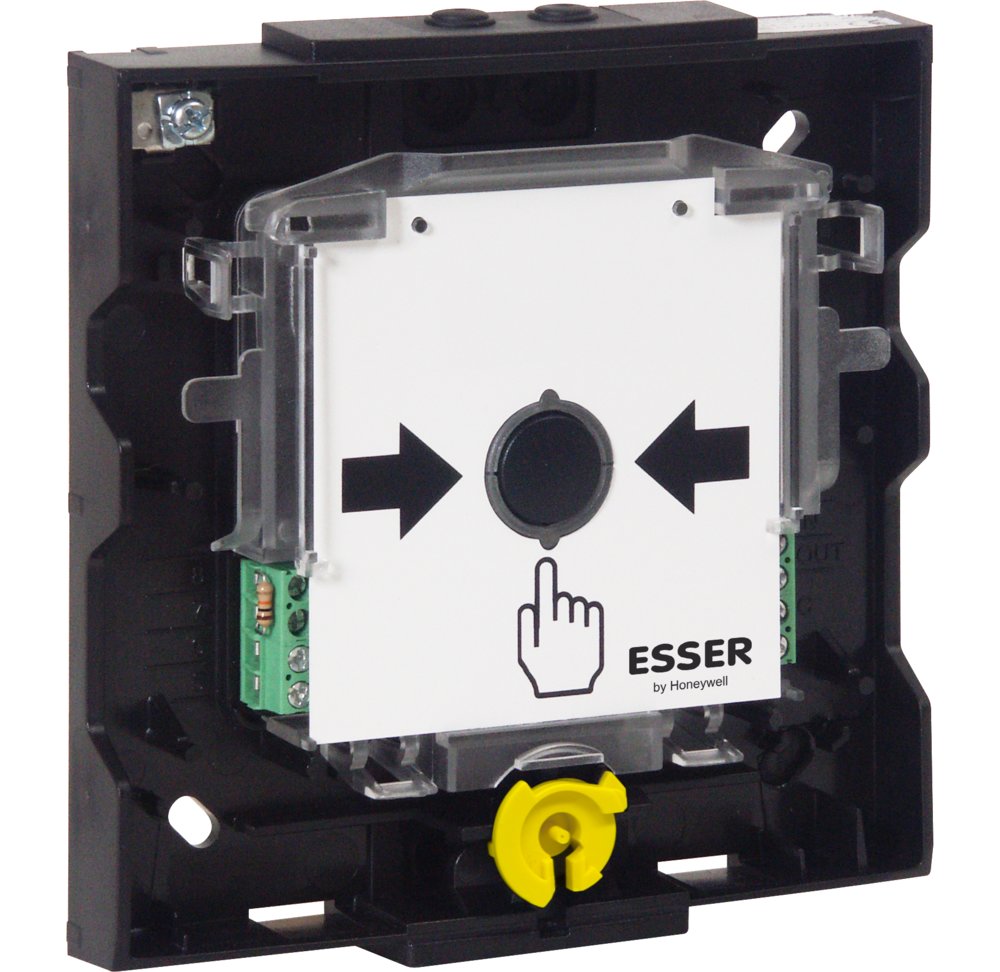

Elektronikmodul zum Einbau in ein Handmeldergehäuse zur manuellen Auslösung eines Brandalarmes bzw. einer Gefahrenmeldung. Geeignet zur Anwendung in trockenen Räumen. Ausgestattet mit einem Mikroprozessor verfügt es bereits in der Grundausführung über eine Alarmspeicherung, Alarmanzeige, und die Anschlussmöglichkeit weiterer externer Standard-Handmelder. Zum Betrieb mit Einzeladressierung in Ringbussystemen. Der Leitungstrenner ist im Melder integriert. Ohne Busanbindung arbeitet das Modul wie ein Standard-Handmelder.   Leistungsmerkmale - Flache Bauform - Zulassung nach EN54 Teil 11 als Handfeuermelder - Steckbare Anschlussklemmen - 2 Kabeleinführungen jeweils oben, unten und rückseitig - Testfunktion durch Handmelderschlüssel   Technische Daten: Betriebsspannung 8 ... 42 V DC Ruhestrom @ 19 V DC ca. 45 µA Alarmstrom ohne Kommunikation ca. 18 mA Alarmanzeige LED, rot Betriebsanzeige LED, grün Melderanzahl/Gruppe 10 Melder/Gruppe 127 Melder/Ring (gemäß VdS) Anwendungstemperatur -20 øC ... 70 øC Lagertemperatur -30 øC ... 75 øC Anschlussklemmen max. 2,5 mm²(AWG 26-14) Schutzart IP 44 (im Gehäuse), IP 55 (mit Zubehör) Gehäuse PC ASA-Kunststoff Rel. Luftfeuchte max. 95 % (nicht kondensierend) Gewicht ca. 236 g (mit Gehäuse) Melderspezifikation EN 54-11, Typ B Abmessungen B: 133 mm H: 133 mm T: 36 mm

Elektronikmodul zur manuellen Auslösung eines Brandalarmes bzw. einer Gefahrenmeldung zur Anwendung in trockenen Räumen mit Relais. Die Elektronikmodule werden als Teilnehmer auf dem Ringbus eingesetzt. Ausgestattet mit einem Mikroprozessor verfügen sie bereits in der Grundausführung über eine Alarmspeicherung, Alarmanzeige und eine Softadresscodierung.  Leistungsmerkmale - Flache Bauform - Zulassung nach EN54 Teil 11 als Handfeuermelder - Steckbare Anschlussklemmen - 2 Kabeleinführungen jeweils oben, unten und rückseitig - Testfunktion durch Handmelderschlüssel   Technische Daten Betriebsspannung 8 bis 42 V DC Alarmstrom typ. 9 mA Alarmanzeige LED, rot Relais Kontaktbelastung 30 V DC / 1 A Melderzahl/Gruppe max. 10 Stück (gem. VDS) Anschlußklemmen max. 2,5 mm Umgebungstemp. -20 øC bis +70 øC Gewicht ca. 236 g Schutzart IP 44 (im Gehäuse) Abmessungen 133x133x36 mm Melderspezifikation EN 54-11, Typ B VdS Zulassung in Verbindung mit Gehäuse 704900 (PC ASA, rot, Piktogramme gem. EN54-11)
