esserbus®

Dezentrale Erweiterung der Zentralenein- und ausgänge sowie Baugruppen mit speziellen Steuerfunktionen und allen Vorteilen der Ringbustechnik des Brandmeldesystems 8000.

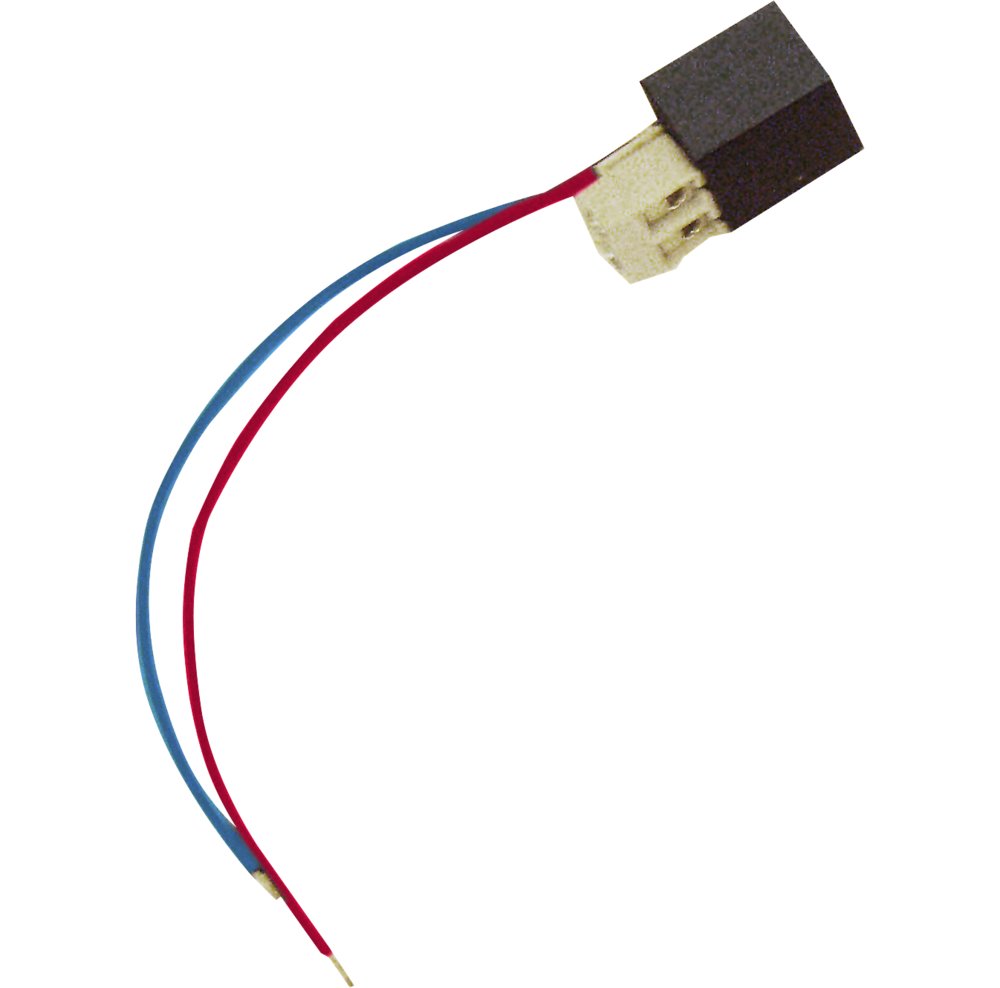

Alarm- und Überwachungsmodul für IQ8TAM

804870

Überwachter externer Schaltkontakt zumAnschluß an das technische Alarm ModulIQ8TAM.Bei der Auslösung des externen Schalt-kontaktes wird die Adresse und derprogrammierte Zusatztext des IQ8TAMangezeigt, an dem der externe Kontakt angeschlossen ist.Zur Überwachung dieses Kontaktes istdas Alarm- und Überwachungsmodul fürIQ8TAM erforderlich. Die Leitungslängezum IQ8TAM kann bis zu 250 m betragen.Technische DatenAlarmwiderstand 1 kOhmAbschlußwiderstand 10 kOhm

16,10 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 21

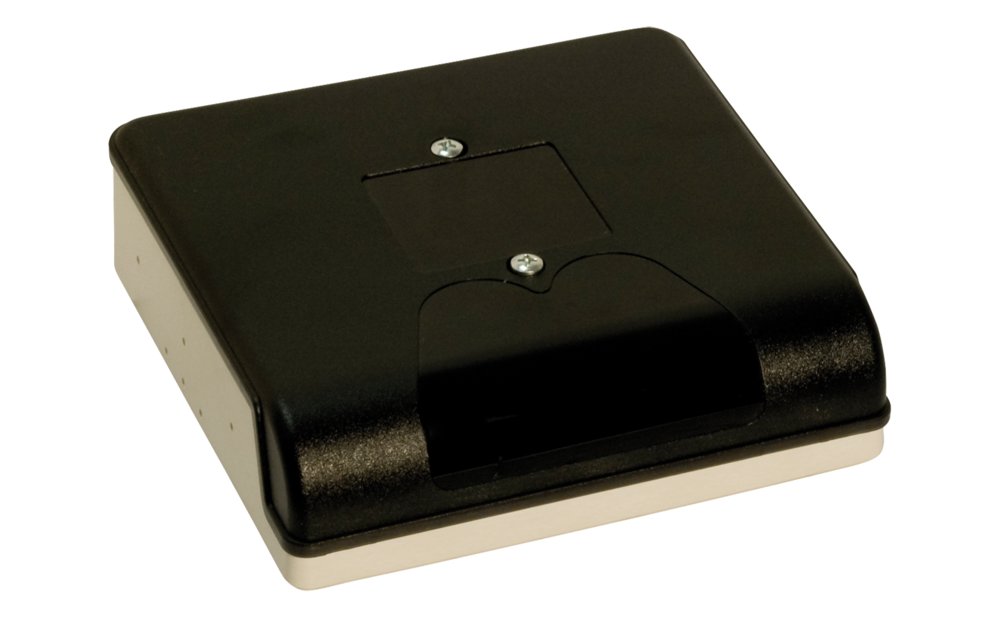

Aufputzgehäuse für 1x Überwachungs-/ Steuermodul

M200SMB

19,70 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 40

Aufputzgehäuse für 6x Überwachungs-/ Steuermodule

SMB6-V0

Für aP-Montage der Module, besteht aus Gehäuserückteil und Abdeckung.

93,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 5

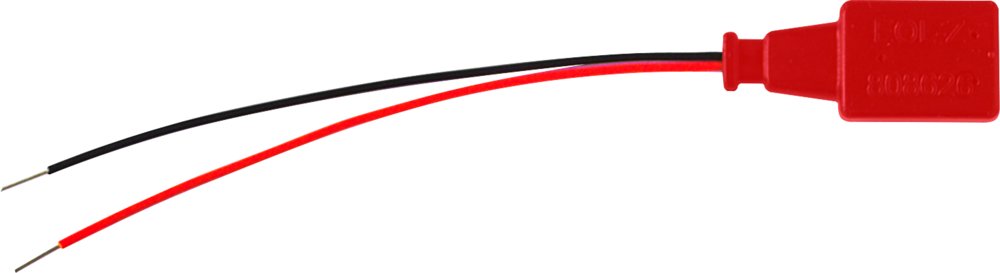

EOL-I Abschlusselement für 808623 Koppler Meldergruppen

808626

Abschlusselement EOL-I zur Montage amletzten Teilnehmer zur Überwachungder Meldergruppeneingänge beiAnbindung von Standard-Brandmeldern.Leistungsmerkmale-Erkennt zusätzlich schleichende Lei-tungsunterbrechungen und Kurzschlüsse-Leitungsüberwachung gemäß EN 54-13

18,30 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 50

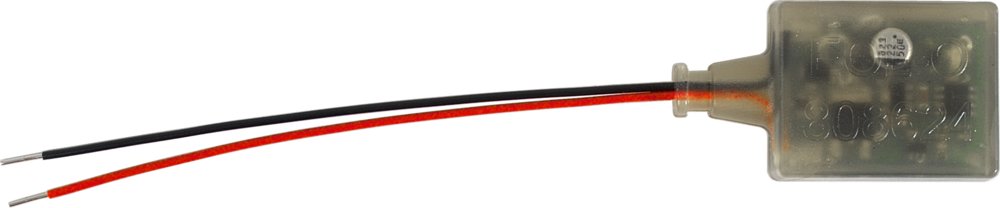

EOL-O Abschlusselement für 808623 Koppler Ausgänge

808624

Abschlusselement EOL-O zur Montage amletzten Teilnehmer zur Überwachungder Steuereingänge bei Anbindung vonkonventionellen Alarmgebern.Leistungsmerkmale-Erkennt zusätzlich schleichende Lei-tungsunterbrechungen und Kurzschlüsse-Leitungsüberwachung gemäß EN 54-13

27,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 50

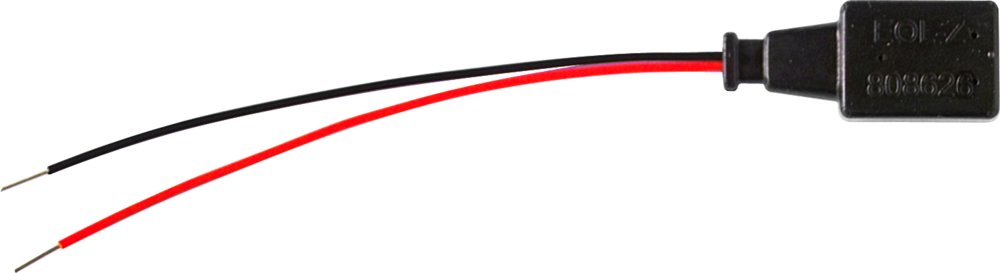

EOL-UV for 808623.10 für 808623.10

808626.10

Zur Überwachung der Gruppeneingänge beiAnbindung von Industriellen Flammen- undWärmemelder gem. EN54-13. Erkenntzusätzliche schleichende Leitungs-unterbrechung und Kurzschlüsse.

17,30 €*

esserbus Alarmierungskoppler Typ 4MG2R

808623

Ein-/ Ausgangsbaustein zur Anbindung vonStandard Brandmeldern und konventionel-ler Alarmierung.Intelligente Baugruppe auf der Analog-ringleitung zum Anschluss von nichtadressierfähigen Meldern.Mit 4 Meldergruppeneingängen- max. 30 Standardmelder ohne ESK- max. 10 Standardmelder mit ESK- max. 10 Nichtautomatische odertechnische Alarme pro Gruppe.Zwei Relais in verschiedenen Betriebs-arten programmierbar.Zwei Gruppen-Abhängigkeit programmierbarMontage auf Hutschienenadapter oder imWandgehäuse möglich.Leistungsmerkmale- Konventionelle Anbindung vonStandard - Meldern / Signalgebern- Leitungsüberwachung gem. EN 54-13- Bis zu 1.000 m Leitungslänge- Integrierter Linienisolator- Programmierbare Relaisausgänge- Reset Relais Funktion programmierbarTechnische Daten:Betriebsspannung 10 ... 28 V DCStromaufnahme max. 120 mA @12 V DCRuhestrom @ 12 V DC ca. 12 mAKontaktbelastung Relais 30 V DC/1 AUmgebungstemperatur -10 øC ... 50 øCLagertemperatur -25 øC ... 75 øCSchutzart IP 40 (im Gehäuse)Rel. Luftfeuchte max. 95 %(nicht kondensierend)Gewicht ca. 28 gSpezifikation EN 54-17:2005Abmessungen B: 82 mm H: 72 mmT: 20 mm

317,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 149

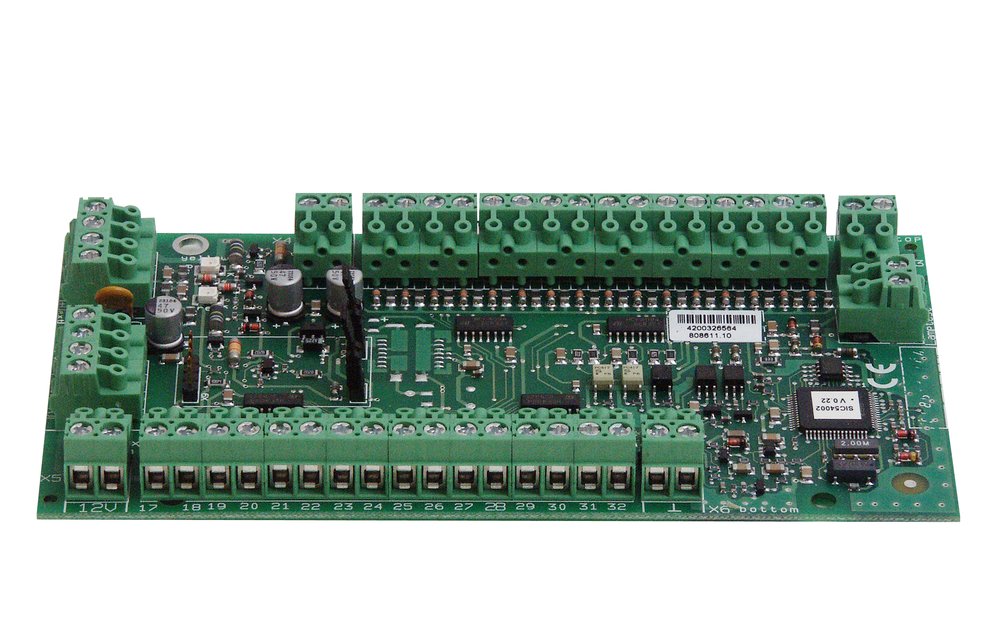

esserbus-Koppler (8bit) 32-fach Optokoppler

808611.10

Ansteuerbaugruppe mit 32 freiprogrammierbaren Ausgängen zurLED-Ansteuerung wie z.B.ParalleltableausErweiterung von Zentralenausgängen undals dezentraler Teilnehmer auf derAnalogringleitung.Überwachung einer externen Schalt-spannung möglich.Die Ausgänge sind wahlweise plus- oderminus-schaltend.Steckbare Anschlußklemmen ermöglichenden Anschluß außerhalb eines Gehäuses.Über einen extern anzuschließendenTaster kann ein Lampenfunktionstestdurchgeführt werden.Anschluß und Spannungsversorgung derBaugruppe über die Analog-Ringleitungmit max. 32 esserbus-Kopplern in freiwählbarer Konfiguration.Mischbetrieb mit Brandmeldern auf einerAnalogringleitung möglich.Einbau einer option.Trennerplatine(Gruppentrenner) über integriertenSteckkontakt.Vorgesehen für den Einbau in die Brand-melderzentrale oder in ein externesZusatzgehäuse.Technische Daten:Betriebsspannung 10 ... 15 V DCRuhestrom @ 12 V DC ca. 3 mAUmgebungstemperatur -10 øC ... 50 øCLagertemperatur -25 øC ... 75 øCRel. Luftfeuchte max. 95 %(nicht kondensierend)Schutzart IP 40 (im Gehäuse)Gewicht ca. 95 gAbmessungen B: 150 mm H: 82 mm T: 20 mm

284,00 €*

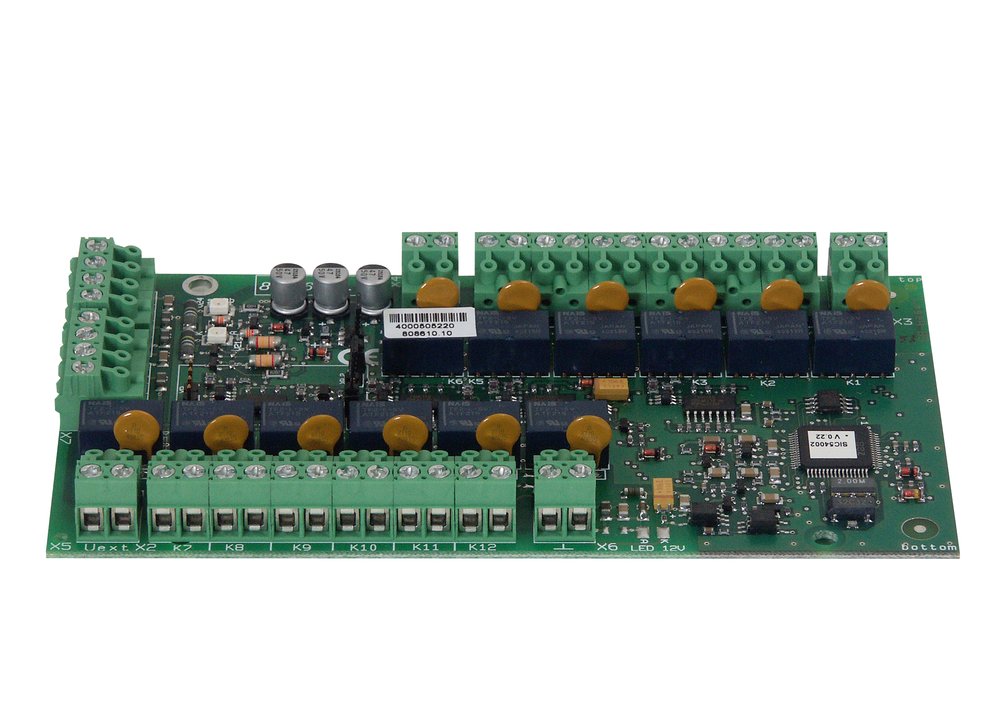

esserbus-Koppler 12 Relais (8bit)

808610.10

Ansteuerbaugruppe mit 12 frei program-mierbaren, potentialfreien Relais,als dezentrale Baugruppe auf der Analog-ringleitung zur Erweiterungvon Zentralenausgängen.Steckbare Anschlußklemmen ermöglichenden Anschluß des Kopplers außerhalbdes Gehäuses.Technische Daten:Betriebsspannung 10 ... 28 V DCRuhestrom @ 19 V DC ca. 250 æAStromaufnahme @ 12 V DC ca. 3 mAKontaktbelastung Relais 30 V DC/1 A(max. 3 A je Koppler)Umgebungstemperatur -10 øC ... 50 øCLagertemperatur -25 øC ... 75 øCRel. Luftfeuchte max. 95 %(nicht kondensierend)Schutzart IP 40 (im Gehäuse)Gewicht ca. 110 gAbmessungen B: 150 mm H: 82 mm T: 20 mm

432,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 4

esserbus-Koppler für Sondermelder

808623.40

321,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 9

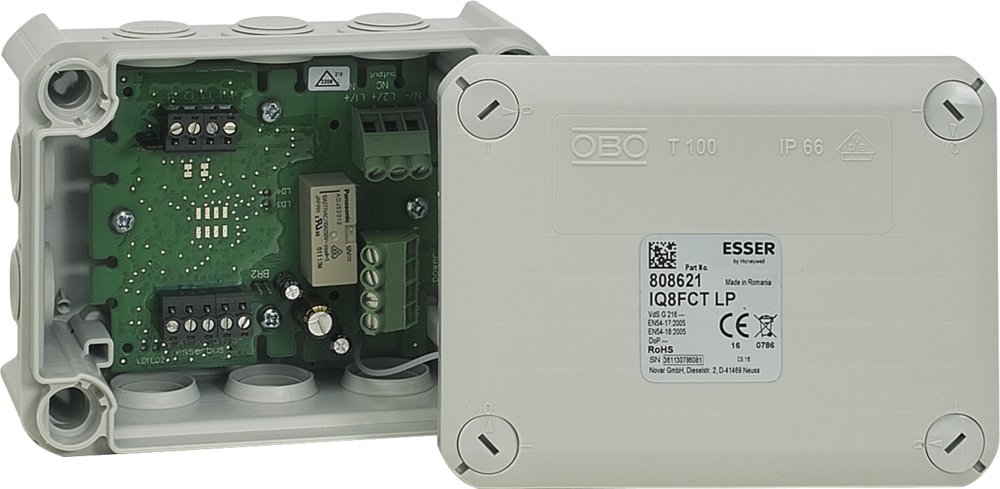

esserbus-Koppler IQ8FCT LP 230 V AC

808621

Vollwertiger adressierbarer Busteil-nehmer des Brandmeldesystems zur Er-fassung, Weiterleitung und Einzelanzeigevon technischen Alarmen.Die Ansteuerbaugruppe kann als FCT(fire control transponder) zur Steuerungund Überwachung von Brandschutz-einrichtungen wie Brandschutzklappensowie als Technischer Alarmbaustein (TAL) zurÜberwachung eines externen Schalt-kontaktes eingesetzt werden.Der Alarmbaustein verfügt über einenintegrierten Leitungstrenner, einenKontakteingang und einen potentialfreienRelaisausgang, mit dem die Netzspannung230 V AC / 16 A direkt geschaltet werdenkann.Über die Fail Safe Funktion geht derAlarmbaustein bei Kommunikationsverlustzur Brandmelderzentrale in die Sicher-heitsstellungZusätzlich können Impulslängen derRelaisansteuerung und Rückmeldezeitenprogrammiert werden.Eine separate Spannungsversorgung wirdnicht benötigt.Hoher IP 65 Schutz im robusten Aufputz-gehäuse.Leistungsmerkmale- Intelligente Brandfallsteuerungen überprogrammierbare Logiken des Ein- undAusganges- Programmierbare Laufzeitüberwachungzur Ansteuerungen von Brandschutz-klappen- Optionale Impulsansteuerungen derRelais mit wählbaren Impulslängenprogrammierbar- Programmierbare Fail-Safe Stellungender Relais zur Sicherung gegen Ausfallund Störung der Brandmeldeanlage- Rückmeldekontakt zur Überwachung derFehlerfreien Funktion der Brandfall-steuerung- Schaltleistung bis 230 V AC / 16 A- Bis zu 127 Koppler je Ringleitung- Spannungsversorgung über den Feldbus- Integrierter Leitungstrenner- Robustes IP 65 geschütztes Aufputz-gehäuseTechnische DatenBetriebsspannung: 8 . 42 V DCRuhestrom @ 19 V DC: ca. 45 æAKontaktbelastung Relais: 230 V AC/ 30 V DC, 16 A ohmsche, 8 A ind. LastAlarmanzeige: LED, rotBetriebsanzeige: LED, grünAnschlussklemmen: max. 2,5 mmý(AWG 26-14) , max. 6 mmý (AWG 30-10)Umgebungstemperatur: -20 øC bis +70 øCLagertemperatur: -30 øC ... 75 øCRel. Luftfeuchte: < 95 % (nichtkondensierend)Schutzart: IP 65Gehäuse: PP KunststoffFarbe: grau, ähnlich RAL 7035Gewicht: ca. 250 gAbmessungen mm: B: 150/ H: 116/ T: 67Leistungserklärung: DoP-20792130701

459,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 19

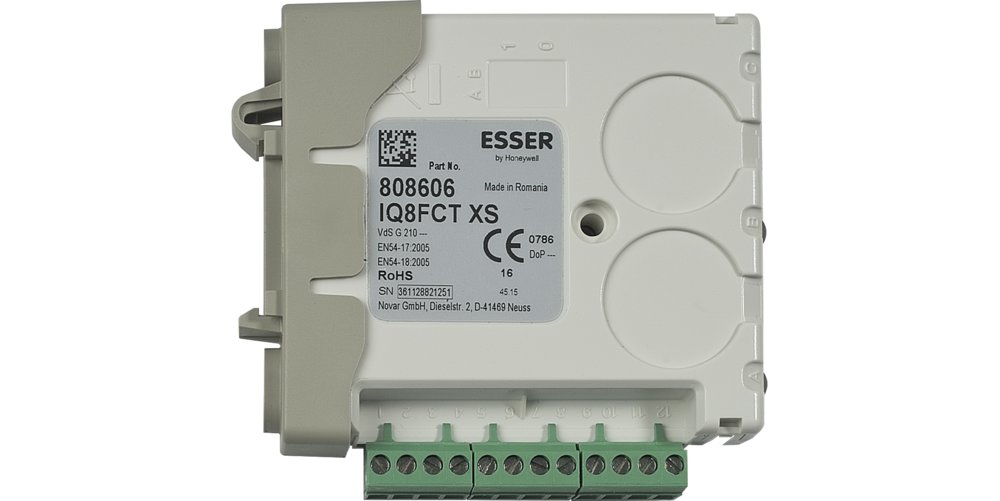

esserbus-Koppler IQ8FCT XS

808606

Vollwertiger adressierbarer Busteil-nehmer des Brandmeldesystems zurErfassung, Weiterleitung und Einzel-anzeige von technischen Alarmen.Die Ansteuerbaugruppe kann als FCT (firecontrol transponder) zur Steuerung undÜberwachung von Brandschutzeinrichtungenwie Brandschutzklappen sowie alsTechnischer Alarmbaustein (TAL) zurÜberwachung eines externen Schaltkontak-tes eingesetzt werden.Der Alarmbaustein verfügt über einenintegrierten Leitungstrenner, einenKontakteingang einen potentialfreienRelaisausgang und einen Anschluss fürMelderparallelanzeige.Das Relais kann wahlweise als Öffneroder Schließer konfiguriert werden.Zusätzlich können Impulslängen derRelaisansteuerung und Rückmeldezeitenprogrammiert werden.Eine separate Spannungsversorgung wirdnicht benötigt.Zur externen Anzeige des Auslösezustan-des kann eine Melderparallelanzeigeangeschaltet werden.Die Montage erfolgt auf Hutschienen.Leistungsmerkmale- Bis zu 127 Koppler je Ringleitung- Ein Kontakteingang und- ein potenzialfreier Relaisausgang- Anschluss für Melderparallelanzeige- Spannungsversorgung über den Feldbus- Programmierbare Impulssteuerung desRelaisausgangs- Programmierbare Laufzeitüberwachungbei Ansteuerungen von Brandschutz-klappen- Programmierbarer Relaisausgang NO/NC- Programmierbare Impulslänge derRelaisansteuerung(für zeitbegrenzteAnsteuerungen)- Rückmeldeeingang zur Überwachung vonBrandfallsteuerungen- Integrierter Leitungstrenner- Steckbare Anschlussklemmen- Montage auf HutschienenTechnische DatenBetriebsspannung: 8 ... 42 V DCRuhestrom @ 19 V DC: ca. 45 æAKontaktbelastung Relais: 30 V DC / 1 AAlarmanzeige: LED, rotBetriebsanzeige: LED, grünAnschlussklemmen: max. 2,5 mmý(AWG 26-14)Umgebungstemperatur: -20 øC ... +70 øCLagertemperatur: -30 øC ... 75 øCRel. Luftfeuchte: < 95 % (nichtkondensierend)Schutzart: IP 30 (im Gehäuse)IP 50 (im Gehäuse M200SMB)Gehäuse: PC ASA-KunststoffFarbe: grau, ähnlich RAL 7035Gewicht: ca. 90 gAbmessungen: B: 90 mm H: 93 mm T: 23 mmLeistungserklärung: DoP-20792130701

186,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 50

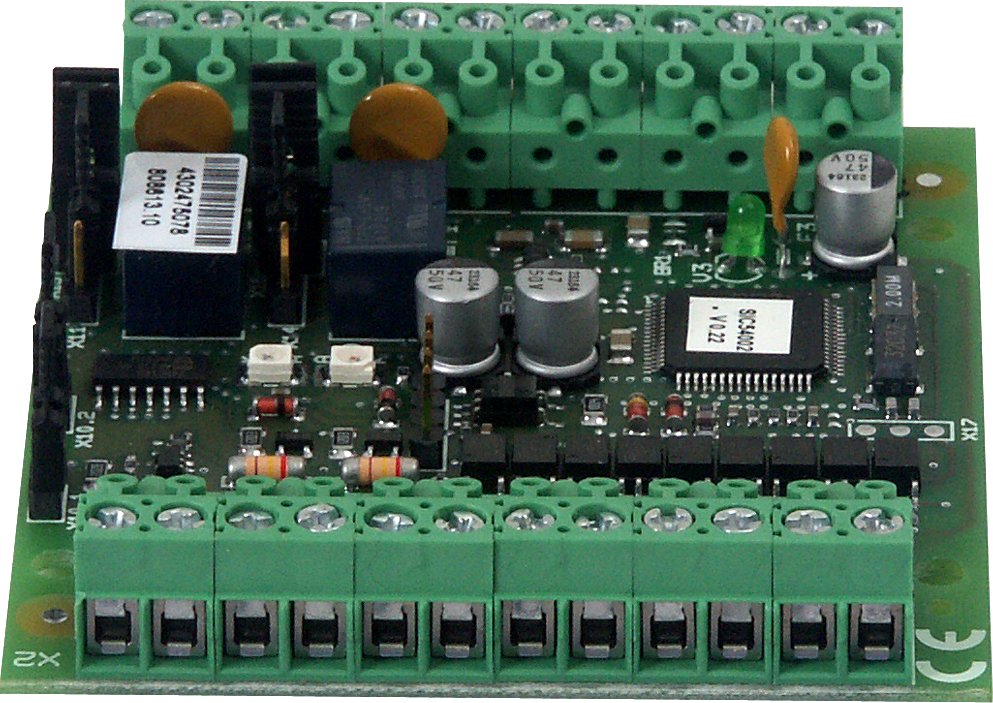

esserbus-Koppler SST Standard Schnittstelle Löschen

808613.30

319,00 €*

esserbus-Koppler UniVario

808623.10

Ein-/ Ausgangsbaustein zur Anbindung vonspeziellen Industriellen Flammen- undWärmemelder und konventionellerAlarmierung. Intelligente Baugruppe aufder Analogringleitung zum direktenAnschluss von Industriellen Flammen- undWärmemelder. Maximal kann ein Flammen-bzw. Wärmemelder direkt an einer Melder-gruppe des Kopplers angeschlossenwerden.Maximal zwei Flammen- und Wärmemelderkönnen pro Koppler direkt betriebenwerden. Direkte Kommunikation vonBetriebs-, Störungs- und Feuermeldungenzwischen den Industriemeldern und derBrandmelderzentrale. Zwei Relais inverschiedenen Betriebsartenprogrammierbar. Montage aufHutschienenadapter oder im Wandgehäusemöglich.Leistungsmerkmale-direkter Anschluss von speziellenIndustrie-Flammen- und Wärmemelderund Alarmierung-direkte Kommunikation von Betriebs-,Störungs- und Feuermeldungen derIndustriemelder-Zweimeldungsabhängigkeit Typ Bprogrammierbar-Leitungsüberwachung gem. EN 54-13-Integrierter Leitungsisolator-Programmierbare RelaisausgängeTechnische Daten:Betriebsspannung 10 ... 28 V DCRuhestrom @ 12 V DC ca. 12 mAStromaufnahme @12 V DC max. 120 mAKontaktbelastung Relais 30 V DC/1 AUmgebungstemperatur 10 øC ... 50 øCSchutzart IP40 (im Gehäuse)Gewicht ca. 28 gCE-Zertifikat 0786-CPD-20947Abmessungen B: 82 mm H: 72 mm T: 20 mm

319,00 €*

Fremdm. Anschaltm. RZT8000 12V

808631.10

626,00 €*

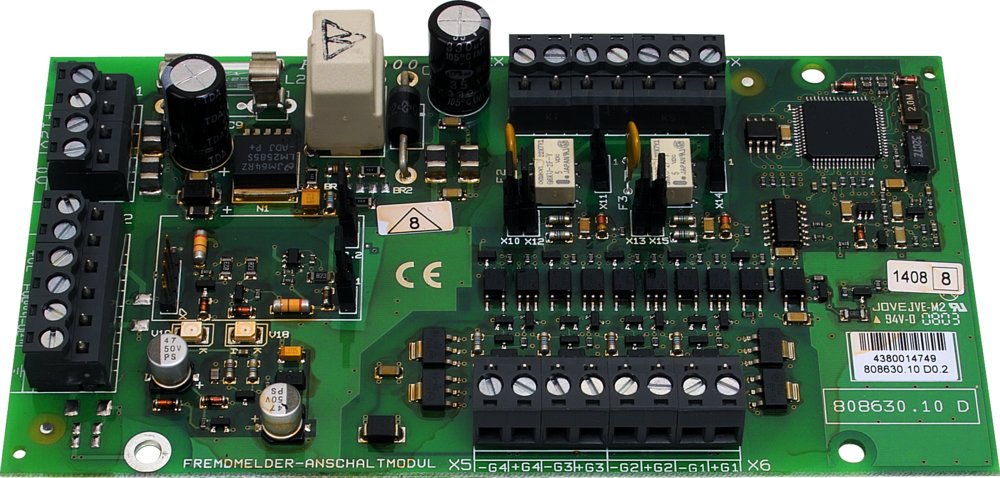

Fremdm. Anschaltm. RZT8000 18/24V

808630.10

644,00 €*

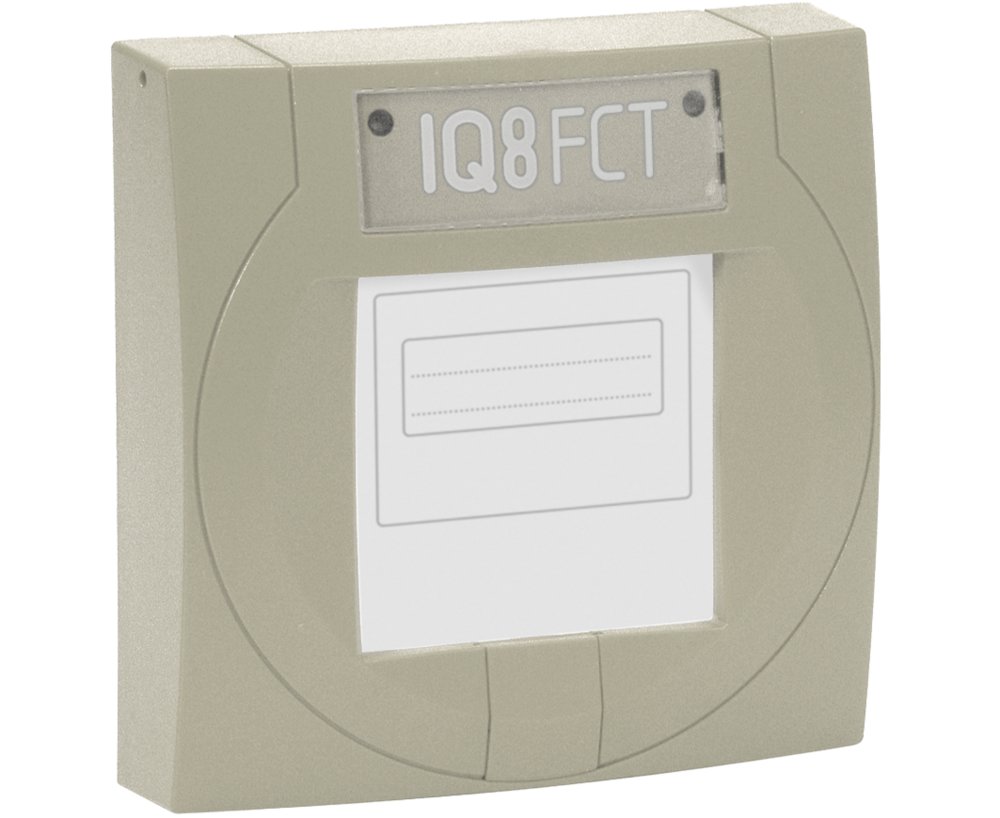

IQ8FCT im grauen MCP-Gehäuse, kleine Bauform

804867

Vollwertiger Busteilnehmer des Brand-meldesystems zur Erfassung undWeiterleitung von technischen Alarmen.Der Alarmbaustein verfügt über einenintegrierten Leitungstrenner, einenKontakteingang und einen Relaisausgang.Das Relais kann wahlweise als Öffneroder Schließer konfiguriert werden.Zusätzlich können Impulslängen derRelaisansteuerung und Rückmeldezeitenprogrammiert werden. Eineseparate Spannungsversorgung wird nichtbenötigt.Zur Erhöhung der IP-Schutzklasse kannoptional ein IP-Schutz Kit verwendetwerden.Technische DatenBetriebsspannung 8 V DC ... 42 V DCRuhestrom @ 19 V DC ca. 45 æAAlarmstrom: ca. 9mA, gepulstAnwendungstemperatur -20øC ... +70øCSchutzart IP 43Abmessungen (BxTxH) 88 x 88 x 21 mmGehäuse KunststoffFarbe grau (ähnlich RAL 7035)Spezifikation EN 54-17/18Bauartzulassung 0786-CPD-20792

318,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 5

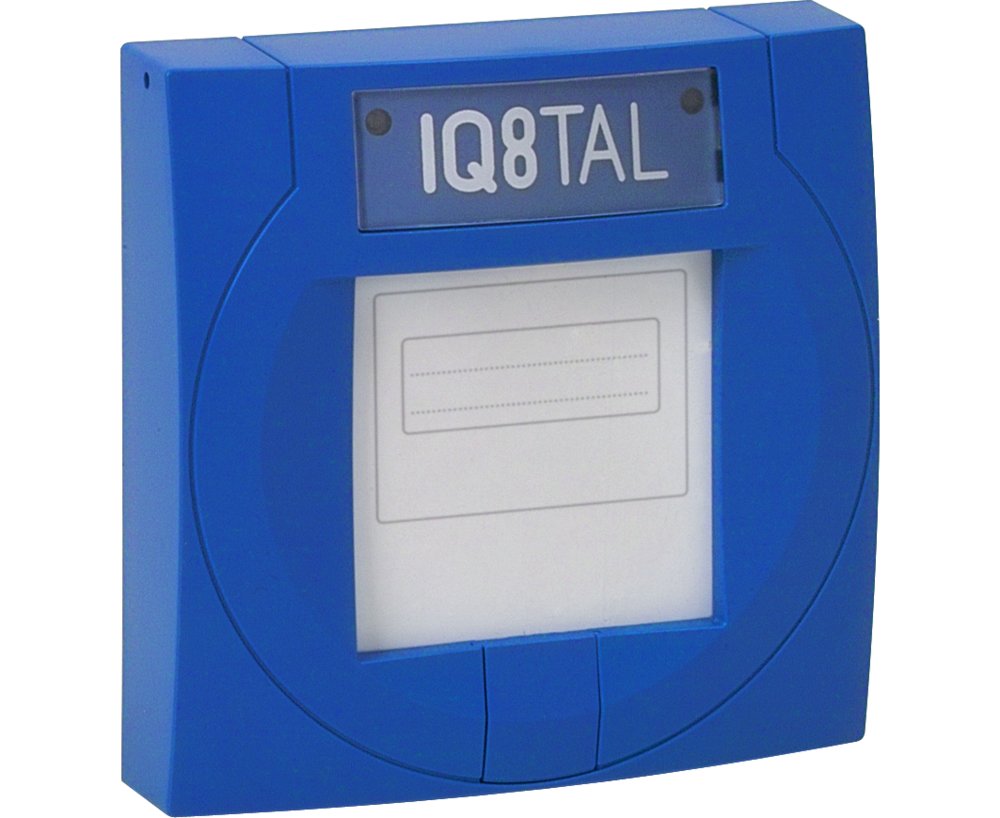

IQ8TAL Technischer Alarmbaustein

804868

Vollwertiger Busteilnehmer des Brand-meldesystems IQ8Control zur Erfassungund Weiterleitung von technischenAlarmen.Der Alarmbaustein verfügt über einenintegrierten Leitungstrenner, einenKontakteingang und einen Relaisausgang.Das Relais kann wahlweise als Öffneroder Schließer konfiguriert werden. Eineseparate Spannungsversorgung wird nichtbenötigt.Zur Erhöhung der IP-Schutzklasse kannoptional ein IP-Schutz Kit verwendetwerden.Technische DatenBetriebsspannung 8 V DC ... 42 V DCRuhestrom @ 19 V DC ca. 45 æAAnwendungstemperatur -20øC ... +70øCSchutzart IP 30Abmessungen (BxTxH) 88 x 88 x 21 mm

152,00 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 50

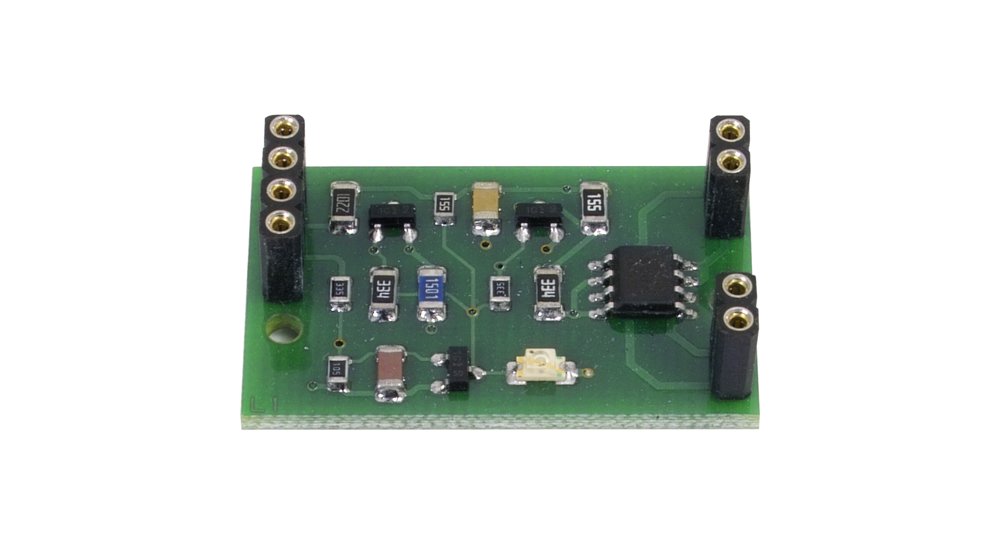

ZusatztrennerPlatine für esserbus-Koppler

788612

42,20 €*

Sofort verfügbar, Lieferzeit: 3 Tage - Verfügbare Menge: 10
