41
Befestigungssatz für NFXI-BEAM-(T)E, LPB-700(T), 6500R(S)E bzw. Reflektor
6500-MMK
Ermöglicht die Decken- oder Wandmontagedes Rauchmelders oder desPrismenreflektors. Beim Einsatz mit demRauchmelder ist zusätzlich dasDistanzstück BEAM-SMK erforderlich. Diezulässige Abweichung von der optischenAchse darf nicht mehr als 10ø betragen.
Funk Ein- / Ausgangsmodul
M211E-RF
Das Funk-Eingangs-/Ausgangsmodul ist ein batteriebetriebenes HF-Gerät, das für die Verwendung mit dem AGILE-Funksystem entwickelt wurde und auf einem adressierbaren Brandmeldesystem läuft (unter Verwendung eines kompatiblen proprietären Kommunikationsprotokolls). Es ist ein Doppelmodul mit getrennter Ein- und Ausgangsfunktion, kombiniert mit einem drahtlosen HF-Tran
sceiver und wird mit einer drahtlosen Backbox geliefert. Dieses Gerät entspricht EN54-18 und EN54-25.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 865-870 Mhz
Rel. Luftfeuchte 5 ... 95 % (nicht kondensierend)
Umgebungstemperatur -20 ... 60 °C
Gewicht ca. 317 g (inkl. Batterien)
Abmessungen B: 125 mm H: 125 mm T: 58 mm (ohne Antenne)

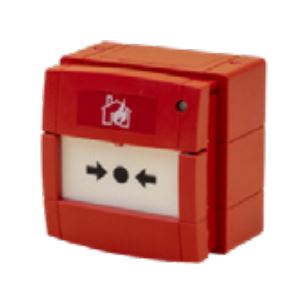

Funk-Handfeuermelder
R5A-RF
Kleiner Funk-Handfeuermelder zur manuellen Auslösung einer Brandmeldung an einer Brandmelderzentrale.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Spezifikation EN 54-25, EN 54-11
Frequenzband 865-870 Mhz
Rel. Luftfeuchte 10 ... 93 % (nicht kondensierend)
Umgebungstemperatur -30 ... 60 °C
Gewicht ca. 318 g (mit Batterien)
Abmessungen B: 99 mm H: 94 mm T: 71 mm
Funk-Handfeuermelder große Bauform, blau
DKMCPB-RF
Der blaue Handfeuermelder DKMCPB-RF ist ein batteriebetriebenes RF-Gerät für den Einsatz mit dem MI-GATE Funkgateway in einer adressierbaren Brandmeldeanlage.
Leistungsmerkmale
Max. Strom rote LED: 2mA
Batterien: 4 X Duracell Ultra123 oder Panasonic Industrial 123 ( im Lieferumfang enthalten )
Lebensdauer der Batterien: 4 Jahre bei 25°C
HF-Ausgangsleistung: 14dBm (max.)Reichweite: 500m (typisch im Freien)
Technische Daten
Betriebsspannung max. 3.3 V DC
Ruhestrom 120 ìA bei 3V (typisch in normalem Betriebsmodus)
Funkfrequenz 865-870 MHz
Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
Schutzart IP 20
Gewicht ca. 386 g (inkl. Batterien)Abmessung B: 134 mm H: 134 mm T: 55 mm
Funk-Handfeuermelder große Bauform, rot
DKMCPR-RF
VdS-Anerkennung: G 218088
Der rote Handfeuermelder DKMCPR-RF ist ein batteriebetriebenes RF-Gerät für den Einsatz mit dem MI-GATE Funkgateway in einer adressierbaren Brandmeldeanlage.Der DKMCPR-RF entspricht den Normen EN54-11 und EN54 25.
Leistungsmerkmale
Max. Strom rote LED: 2mA
Batterien: 4 X Duracell Ultra123 oder Panasonic Industrial 123 ( im Lieferumfang enthalten )
Lebensdauer der Batterien: 4 Jahre bei 25°C
HF-Ausgangsleistung: 14dBm (max.)
Reichweite: 500m (typisch im Freien)
Technische Daten
Betriebsspannung max. 3.3 V DC
Ruhestrom 120 ìA bei 3V (typisch in normalem Betriebsmodus)
Funkfrequenz 865-870 MHz
Rel. Luftfeuchte 10% bis 93% (nicht kondensierend)
Schutzart IP 20
Gewicht ca. 386 g (inkl. Batterien)Abmessung B: 134 mm H: 134 mm T: 55 mm
Funk-Mehrfachsensorrauchmelder für für Funksystem IDP-RM1
L-MC-SG
Der automatische Funk-Mehrfachsensor-rauchmelder kommuniziert über den Funk-transponder IDP-RM1 mit der BMZ.Besonders geeignet für Bereiche, wo dieVerdrahtung schwierig ist. Mittels derKonfigurationssoftware WireLEX(englisch) können die Parameter derFunkmelder festgelegt werden. Auch dieQualität der Übertragungen kann vor Ortgemessen und grafisch dargestelltwerden.- Geringer Stromverbrauch - eingebauteBatteriewarnung- Die Funkmelder haben eine dreifarbigeLED-Anzeige (rot/grün/gelb) mit 360øSichtbarkeit und zeigen damit denAuslösezustand sowie weitereBetriebszustände anTechnische Daten:Betriebsspannung Lithium-Batterie 3 VReichweite außen max. 200 mFrequenzband 1 868 MHz mit 7 KanälenAnsprechtemperatur 58 øCAnsprechverhalten Klasse A1RAnwendungstemperatur -30 øC ... 45 øCFarbe weißGewicht ca. 150 g (ohne Batterien)Abmessungen D: 110 mm H: 54 mmCE-Zertifikat 0832-CPD-1070(EN 54-5/-7/-25)
Funk-Mehrkriterienmelder OTIR
22051TLE-RF
VdS-Anerkennung: G 217067
Rauch- und Wärmemelder mit zusätzlichem IR-Sensor zur erweiterten Detektion von allen Brandarten und Steigerung der Täuschungsalarm-Immunität gegenüber vielen Täuschungsalarmgrößen. Der IR-Sensor ermöglicht eine flächenabhängige Erkennung der Wärmesignatur die von einem Brand oder einer Flamme ausgeht.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 865-870 Mhz
Umgebungstemperatur -30 °C ... 60 °C
Rel. Luftfeuchte 0 ... 93 % (nicht kondensierend)
Gewicht ca. 200 g (mit Batterien)
Abmessungen Ø: 102 mm H: 70 mm (inkl. Sockel)
Funk-Meldersockel-Sirene für Transponder IDP-RM1 & MIW-INT
SGRBS100/L
Die Kombination Funk-Sockelsirene mit Funkmeldern eignet sich besonders für Bereiche, wo eine Verdrahtung schwierig ist. 32 Töne können über einen DIL-Schalter eingestellt werden. Die
Lautstärke beträgt je nach Ton und Ausrichtung zwischen 70 db(A) und 95 db(A). Mittels der Konfigurationssoftware WireLEX können die Parameter der Funkmelder festgelegt werden. Auch
die Qualität der Übertragungen kann vor Ort gemessen und grafisch dargestellt werden.
Leistungsmerkmale
32 Töne (inkl. Tonart gem. DIN 33404 Teil 3)
Lautstärke einstellbar
Technische Daten
Schallpegel 89 dB
Umgebungstemperatur -10 °C ... 55 °C
Gewicht ca. 2150 g
Abmessungen Ø: 120 mm H: 52 mm

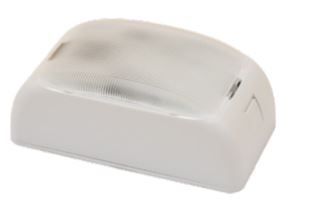

Funk-Parallelanzeige
M200I-RF
Melder-Parallelanzeige, die parallel mit einem oder mehreren Meldern betrieben wird, um deren Auslösung anzuzeigen.
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 865-870 Mhz
Rel. Luftfeuchte 10 ... 93 % (nicht kondensierend)
Umgebungstemperatur -10 ... 60 °C
Gewicht ca. 100 g
Abmessungen B: 95 mm H: 51 mm T: 37 mm
4x Batterien CR123A 3 V sind im Lieferumfang enthalten

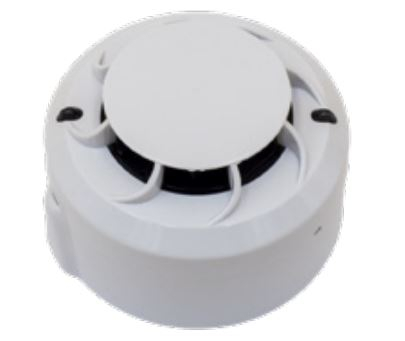

Funk-Rauchmelder
22051E-RF
VdS-Anerkennung: G 217068
Optischer Rauchmelder nach dem Streulicht-Messprinzip zur Detektion von Brandverläufen mit heller Rauchbildung. Drei LED-Zustandsanzeigen und eine Wartungsanzeige erleichtern den Betrieb und die Instandhaltung.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 65-870 Mhz
Umgebungstemperatur -30 °C ... 60 °C
Rel. Luftfeuchte 0 ... 93 % (nicht kondensierend)
Gewicht ca. 196 g (mit Batterien)
Abmessungen Ø: 102 mm H: 70 mm (inkl. Sockel)
Funk-Rauchmelder, optisch für IDP-RM1 für Funksystem IDP-RM1
L-OP-SG
Der automatische optische Funk-Rauch-melder kommuniziert über den Funktrans-ponder IDP-RM1 mit der BMZ.Besonders geeignet für Bereiche, wo dieVerdrahtung schwierig ist.Mittels der KonfigurationssoftwareWireLEX (englisch) können die Parameterder Funkmelderfestgelegt werden. Auch die Qualitätder Übertragungen kann vor Ort gemessenund grafisch dargestellt werden.- Geringer Stromverbrauch - eingebauteBatteriewarnung- Hauptbatterie (CR123) und Zweit-batterie (CR2032) der Funkelementesind im Lieferumfang enthalten- aP-Sockel der Funkmelder ist imLieferumfang enthalten- Die Funkmelder haben eine dreifarbigeLED-Anzeige (rot/grün/gelb) mit 360øSichtbarkeit und zeigen damit denAuslösezustand sowie weitereBetriebszustände anTechnische Daten:Betriebsspannung Lithium-Batterie 3 VReichweite außen max. 200 mFrequenzband 1 868 MHz mit 7 KanälenAnwendungstemperatur -30 øC ... 55 øCFarbe weißGewicht ca. 150 g (ohne Batterien)Abmessungen D: 110 mm H: 54 mmCE-Zertifikat 0832-CPD-1069(EN 54-7, EN 54-25)
Funk-Steuermodul für Funk-Transponder SGMCB200
SGMCB200
Das Funk-Steuermodul ermöglicht die Ansteuerung von externen Geräten per Funkverbindung. Mittels der Konfigurationssoftware WireLEX (englisch) können die Parameter der
Funkmelder festgelegt werden. Auch die Qualität der Übertragungen kann vor Ort gemessen und grafisch dargestellt werden.
2x Batterie CR123A sind im Lieferumfang enthalten.
Technische Daten:
Betriebsspannung 3 V
Reichweite außen max. 200 m
Frequenzband 1 868 MHz mit 7 Kanälen
Anwendungstemperatur -30 øC . 55 øC
Schutzart IP 65
CE-Zertifikat 0832-CPR-FO690
Funk-Thermodifferentialmelder
52051RE-RF
VdS-Anerkennung: G 217069
Wärmemelder zur Detektion von schnellen Temperaturanstiegen in der Brandphase. Unempfindlich gegen hohe Windgeschwindigkeiten und Druckschwankungen ist der Melder geeignet für die Überwachung in stark schmutzbelasteten Bereichen.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 865-870 Mhz
Umgebungstemperatur -30 °C ... 60 °C
Rel. Luftfeuchte 0 ... 93 % (nicht kondensierend)
Gewicht ca. 190 g (mit Batterien)
Abmessungen Ø: 102 mm H: 70 mm (inkl. Sockel)
Funk-Thermomaximalmelder 58°C
52051E-RF
VdS-Anerkennung: G 217070
Brandmelder zur Überwachung von Temperaturanstiegen während einer Brandphase mit fixierter Auslöseschwelle von 58°C, unabhängig von der Anstiegsgeschwindigkeit. Drei LED-Zustandsanzeigen und eine Wartungsanzeige erleichtern den Betrieb und die Instandhaltung.
4x Batterien CR123A 3 V sind im Lieferumfang enthalten
Leistungsmerkmale
Variable Verbindungswege
Kaskadierte Verbindungen
Kompensation konstruktiver Interferenzen
Technische Daten
Frequenzband 865-870 Mhz
Umgebungstemperatur -30 °C ... 60 °C
Rel. Luftfeuchte 0 ... 93 % (nicht kondensierend)
Gewicht ca. 190 g (mit Batterien)
Abmessungen Ø: 102 mm H: 70 mm (inkl. Sockel)
Funkexpander für Funktransponder IDP-RM1
SGWE
Der Funkexpander SGWE100 kann die Reichweite zwischen Funktransponder und Funkelemente erweitern, um auch bauliche Hindernisse mit größeren Entfernungen abzusichern. Des Weiteren kann er bis zu 32 automatische Melder, Handfeuermelder, Module oder Alarmgeber, sowie 3 weitere Funkexpander verwalten.
Technische Daten:
Betriebsspannung 9 ... 29 V DC
Ruhestrom ca. 50 mA
Reichweite außen max. 200 m
max. 600m zu Funk-Expandern
Anwendungstemperatur -30 øC ... 50 øC
Farbe weiß
Gewicht ca. 350 g
Abmessungen B: 120mm H: 160mm T: 50mm
CE-Zertifikat 0832-CPD-1690
(EN54-18/-25)
Funküberwachungsmodul für Funktransponder IDP-RM1
SGMI200
Das Funküberwachungsmodul SGMI200 ermöglicht die Einbindung von leitungsüberwachten Kontaktmeldern im Funksystem der Serie SG. Mittels der Konfigurationssoftware WireLEX
(englisch) können die Parameter der Funkmelder festgelegt werden. Auch die Qualität der Übertragungen kann vor Ort gemessen und grafisch dargestellt werden.
Leistungsmerkmale
- Geringer Stromverbrauch - eingebaute Batteriewarnung
- Hauptbatterie (CR123) und Zweitbatterie (CR2032) der Funkelemente sind im Lieferumfang enthalten
Technische Daten:
Betriebsspannung Lithium-Batterie 3 V
Reichweite außen max. 200 m
Frequenzband 1 868 MHz mit 7 Kanälen
Anwendungstemperatur -30 øC . 55 øC
Farbe weiß
Gewicht ca. 130 g (ohne Batterien)
Abmessungen B: 87mm H: 87mm T: 30mm
Handfeuermelder für Funküberwachungsmodul IDP-RM1
SGDKMB
Wie SGDKMR jedoch in Blau für die interne Alarmierung je nach Anwendungsfall.
Technische Daten
Betriebsspannung 2 Litium-Batterien 3 V
Reichweite außen 200 m
Frequenzband 1 868 mit 7 Kanälen
Umgebungstemperatur -20 °C ... 60 °C
Rel. Luftfeuchte < 93 %
Schutzart IP 43
Gehäuse Aludruckgussgehäuse
Farbe blau, ähnlich RAL 5005
Gewicht ca. 430 g (ohne Batterien)
Abmessungen B: 125 mm H: 125 mm T: 34 mm (ohne Antenne)
Handfeuermelder für Funküberwachungsmodul IDP-RM1
SGDKMR
Für die mobile- und flexible Positionierung einer manuellen Auslöseeinrichtung an strategischen Objekt-Ausgängen. Der Funk-Handmelder eignet sich besonders für Bereiche, wo eine
Verkabelung schwierig oder unwirtschaftlich ist.
Technische Daten
Betriebsspannung 2 Litium-Batterien 3 V
Reichweite außen 200 m
Frequenzband 1 868 mit 7 Kanälen
Umgebungstemperatur -20 °C ... 60 °C
Rel. Luftfeuchte < 93 %
Schutzart IP 43
Gehäuse Aludruckgussgehäuse
Farbe rot, ähnlich RAL3000
Gewicht ca. 430 g (ohne Batterien)
Abmessungen B: 125 mm H: 125 mm T: 34 mm (ohne Antenne)
Handfeuermelder für Funküberwachungsmodul SGMI100
SGDKM KB
In Kunststoff - mit integrierter LED.
Integrierte Alarm- und Abschlusselemente passend zu dem Funküberwachungsmodul SGMI200.
- Geringer Stromverbrauch - eingebaute Batteriewarnung
- Hauptbatterie (CR123) und Zweitbatterie (CR2032) der Funkelemente sind im Lieferumfang enthalten
Technische Daten:
Anwendungstemperatur -10 øC ... 60 øC
Rel. Luftfeuchte 10 ... 93 %
(nicht kondensierend)
Schutzart IP 42
Farbe blau, ähnlich RAL 5005
Gewicht ca. 250 g
Abmessungen B: 135mm H: 135mm T: 33mm
Heizung für einen Prismenreflektor 6500-LRK
BEAMHKR
Selbstklebende Folie mit eingebauterHeizung. Wird auf der Rückseite desPrismenreflektors angebracht, um einermöglichen Taubildung des Reflektorsvorzubeugen.Technische Daten:Betriebsspannung 20 bis 28 V DCStromaufnahme 250 mA bei 20 V DC400 mA bei 28 V DCUmgebungstemperatur -30 øC bis +55 øCRel. Luftfeuchte 0 bis 93 %(nicht kondensierend)
Heizung für linienförmigen Rauchmelder NFXI-BEAM(-T)E, LPB-700(T) und 6500R(S)E
BEAMHK
Diese Platine mit Heizungsfunktion wirdim Melder angebracht, um einer möglichenTaubildung der Melderoptik vorzubeugen.Technische Daten:Betriebsspannung 20 bis 28 V DCStromaufnahme 50 mA bei 20 V DC85 mA bei 28 V DCUmgebungstemperatur -30 øC bis +55 øCRel. Luftfeuchte 0 bis 93 %(nicht kondensierend)
