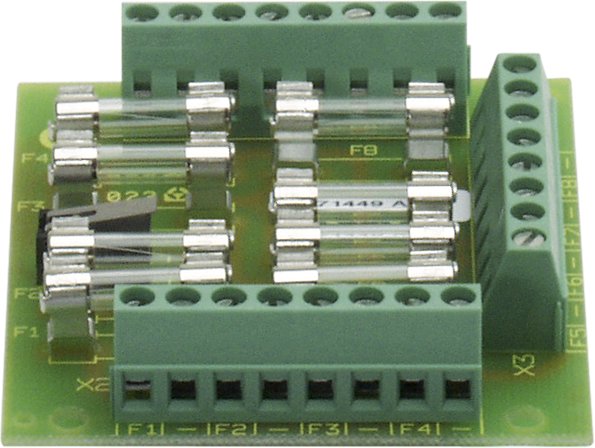

Sicherungskarte mit 8 Standard- Glasrohrsicherungen 0,5 A zur separaten Absicherung derVersorgungsspannung einzelner Bereiche, Gruppen und Komponenten. Einbau in Standard Norm-Montageschienengehäuse Typ C oder in Kunststoff Kleinverteiler.   Einbaubar in Gehäuse 788600, 788601, 788650.10, 788651.10, 788603.10, HLSPS-DB2 und 805685.

Adapterbox für Hutschiene, zumAnschluss von Peripheriekomponenten,wie z.B. analogen Mikrophonen an diezentrale Steuereinheit.Das ankommende Installationskabelmit Kabelschirm wird an derInstallationsbox angeschlossen. DerAusgang der Adapterbox wird mit einemsteckbaren Anschlusskabel mit dementsprechenden Anschluss der zentralenSteuereinheit verbunden.

Notstrombatterie in Blei-Vlies Technologie zum Einsatz in Notstromversorgungen vom VA/PA System.   - Akkukapazität 105 Ah - Spannung 12V DC - Optimiert für den Einsatz in 19" Schränken - Frontterminal   Abmessungen: B: 502 mm H: 111 mm T: 236 mm Gewicht:ca. 32,5 kg

Notstrombatterie in Blei-Vlies Technologie zum Einsatz in Notstromversorgungen vom VA/PA System. - Akkukapazität 150 Ah - Spannung 12 DC - Optimiert für den Einsatz in19" -Schränken - Frontterminal   Abmessungen: B: 552 mm H: 110 mm T: 288 mm Gewicht: ca. 49,5 kg

581733 Akku für Notstromversorgung 12V / 210 Ah Notstrombatterie in Blei-Vlies Technologie zum Einsatz in Notstromversorgungen vom VA/PA System.   - Akkukapazität 210 Ah - Spannung 12 DC - Optimiert für den Einsatz in  19" - Schränken - Frontterminal   Abmessungen:  B:560 mm H: 125 mm T: 320 mm Gewicht: ca. 59,5 kg Fabrikat: Honeywell Typ: Akku für Notstromversorgung 12V / 210 Ah Artikel: 581733

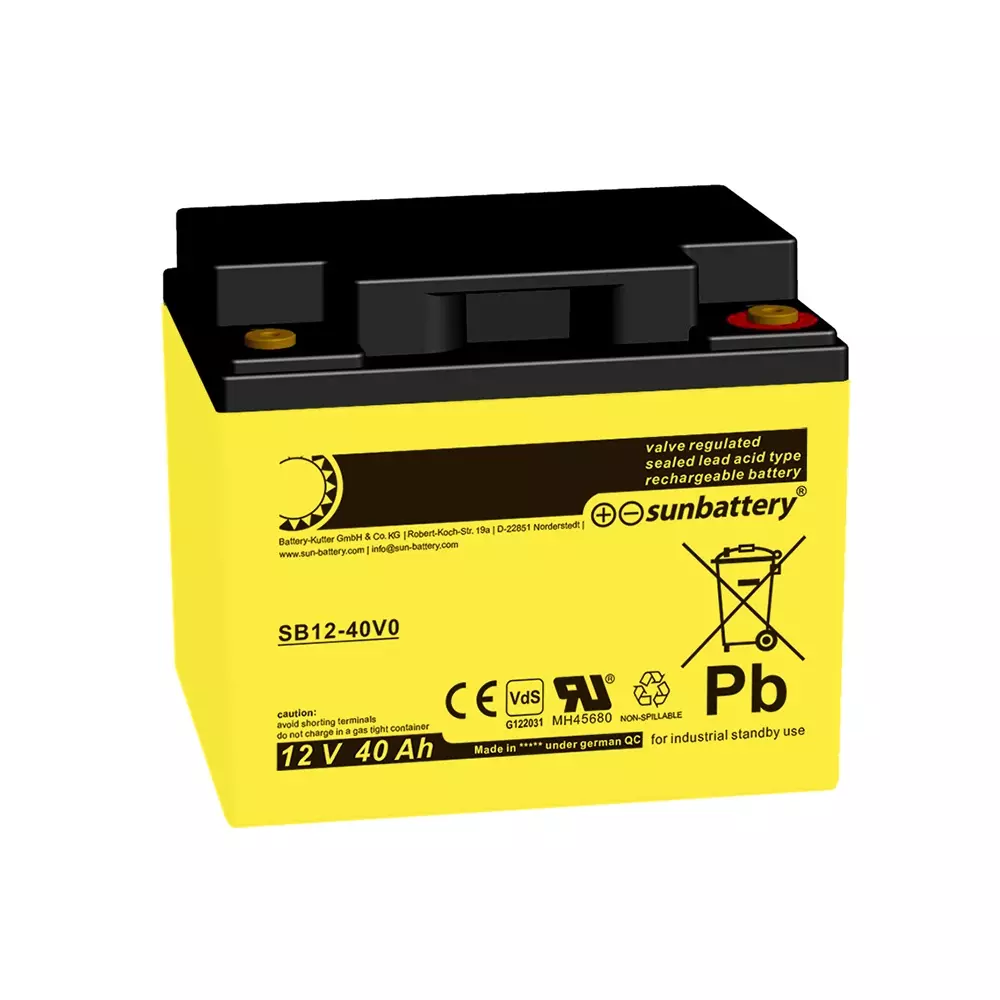

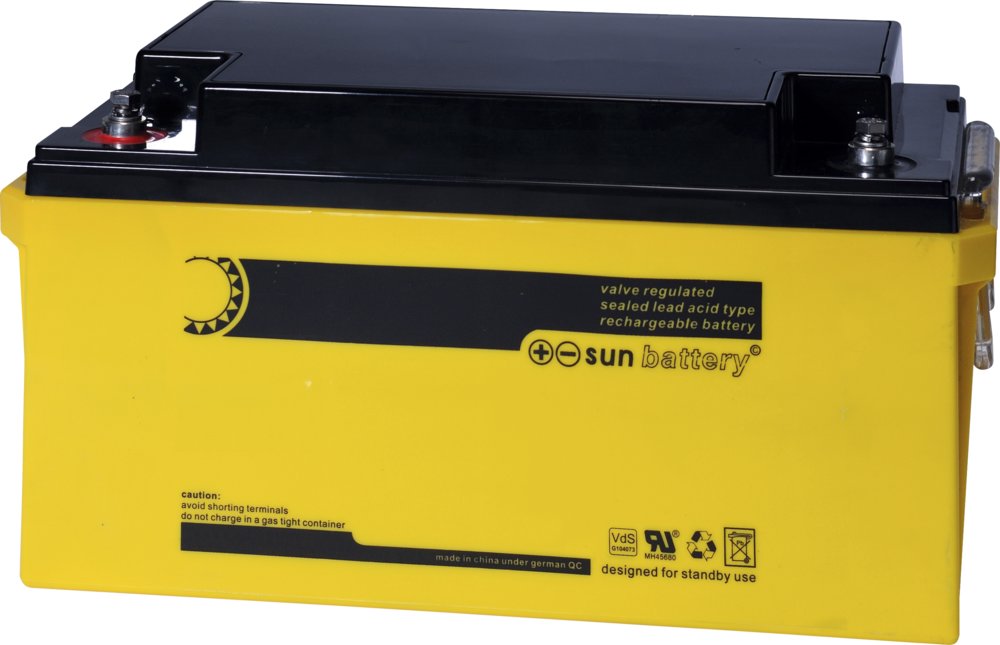

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

Notstrombatterie in Blei-VliesTechnologie zum Einsatz in Notstrom-versorgungen von Sprachalarmanlagen.Optimiert für den Einsatz in19"-SchränkenGewichtca. 21,3 kgAbmessungen (BxHxT)     348 x 178 167 mm

Die aufgeführten Blei-Akkumulatoren sind wartungsfreie, verschlossene Akkumulatoren mit festem Elektrolyt. Sie sind bedingt lageunabhängig (sollten nicht auf dem Kopf stehend geladen werden), tiefentladesicher, zyklenfest und langlebig (4 bis 5 Jahre). Die Ladespannung beträgt bei einer Umgebungstemperatur von +20 °C: 12 V DC (6 x 2,3 V pro Zelle) 13,8 Volt, diese kann Toleranzen unterliegen.

583416Akku Anschlusskabelset fürSAANotstromversorgungAkkuAnschlusskabelset für dieSAANotstromversorgung. Für einenAkkustrangder mit demSicherungslasttrenner 584150abgesichertwird.Fabrikat: HoneywellTyp: AkkuAnschlusskabelset für SAANotstromversorgungArtikel:583416Alternativ:

Der  Alarmtransponder stellt jeweils2 überwachte Relaisausgänge für dasVARIODYN D1  zur Verfügung. Es arbeiteteigenständig, wird vom VARIODYN D1angesteuert und meldet im Falle einerStörung der Relaisline diese Meldungan das VARIODYN D1.Der Transponder wirdmit in denStandschrank des VARIODYN D1 eingebaut.Leistungsmerkmale:- Zwei überwachteRelaisausgänge fürdas System VARIODYN D1, zum Anschlußvon optischen Alarmgebern.TechnischeDaten:Betriebsspannung            10 .. 28V DCRuhestrom @24V DC              ca. 12 mAStromaufnahme       max. 120 mA @ 24V DCKontaktbelastung Relais   max. 30V DC/1AUmgebungstemperatur       - 10øC .. 50øCGewicht                         ca. 28 gAbmessungen (BxHxT)      82 x 72 x 20 mm

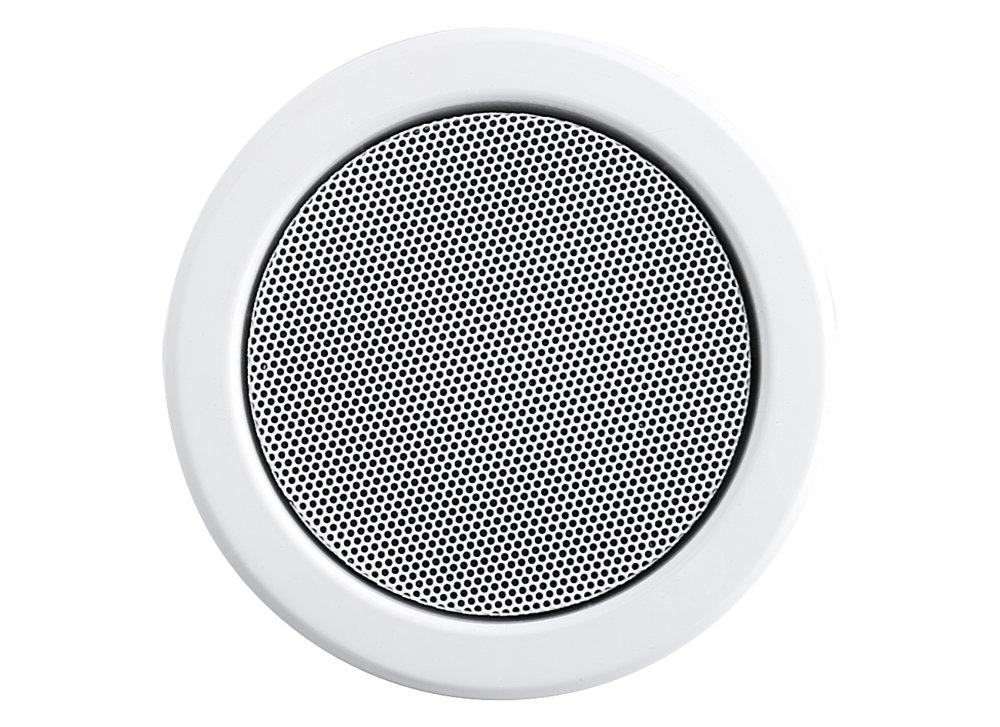

Messmikrofon für die AutomatischeLautstärkeregelung (ALR) beimSprachalarmsystem VARIODYN D1.Das Messmikrofon befindet sich in einemformschönen Deckeneinbaulautsprecher -Gehäuse.Technische Daten:Übertragungsbereich:     40 Hz .. 18 kHzImpedanz:                        350 OhmGewicht:                        ca. 1 kgAbmessungen:        D: 180 mm  T: 135 mmFarbe:            weiß, ähnlich RAL 9010

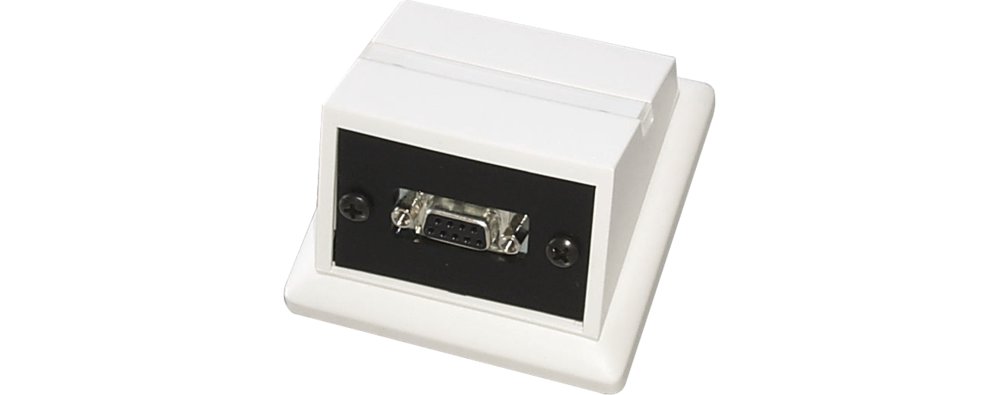

UP-Dose für DIGISystem Tischsprechstellen mit verriegelbarer 9-poliger D-Sub- Buchse inklusive EMI-/RFI-Filter. Schnell anschliessbar durch Schraubklemmen. Der Buchsenauslass kann wahlweise senkrecht oder 30ø geneigt erfolgen. Komplett mit 1fach Rahmen passend zum Schalterprogramm GIRA System 55 reinweiß. Mittels AP-Gehäuse (Artnr. 581329 ) auch auf Putz zu verwenden.

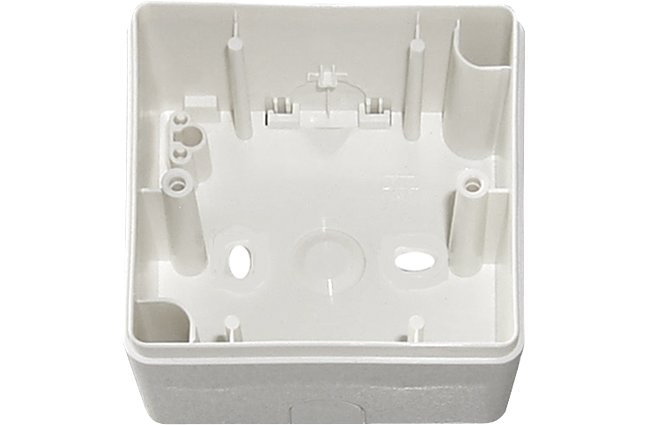

Aufputzrahmen für dieUnterputzkomponenten 581320 bis 581323,GIRA System 55.Farbe:reinweiß / seidenmatt

Betriebsbuch für Sprachalarmanlagen SAAoder Elektroakustische Notfallwarn-systeme ENS

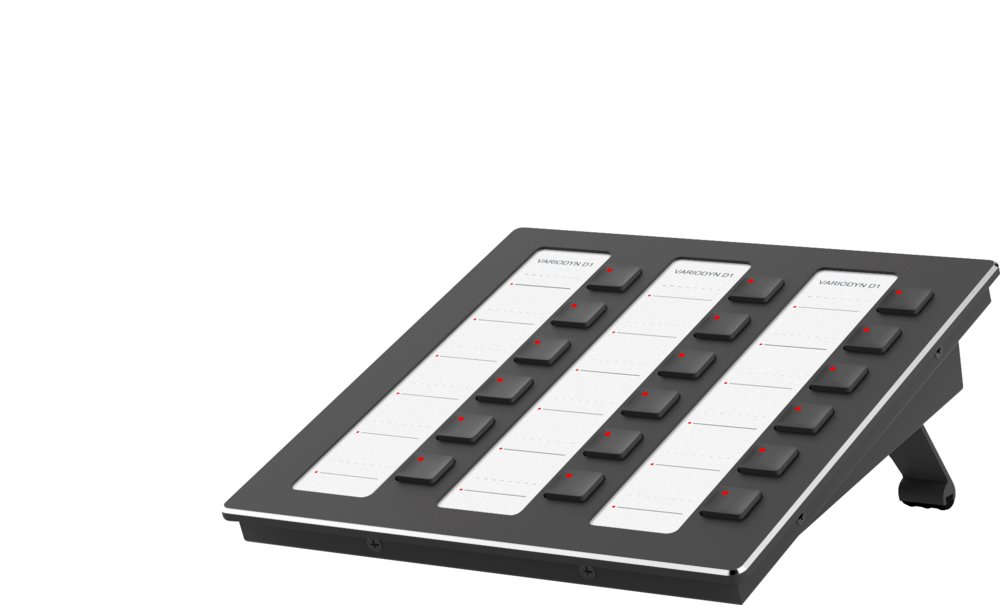

583526Digitales Tastenmodul DKM plusfürredundanteSprechstellenTastenerweiterungsmodul fürdigitale, redundante Sprechstellen.Modernes, ansprechendes Design.Erlaubteine Erweiterung um 18 freiprogrammierbare und beschriftbareTastenund 18 LED Anzeigeelemente.Digitale Übertragung von Steuersignalenzur Sprechstelle.Das Tastenmodul wirddurch die Sprechstelle mitBetriebsspannung versorgt.Umgebungstemperatur -5 øC ... 55øCRelative Feuchtigkeit 15 % ... 90%Fabrikat: HoneywellTyp: DigitalesTastenmodul DKM plusfür redundanteSprechstellen DCS plusArtikel:583526Alternativ:

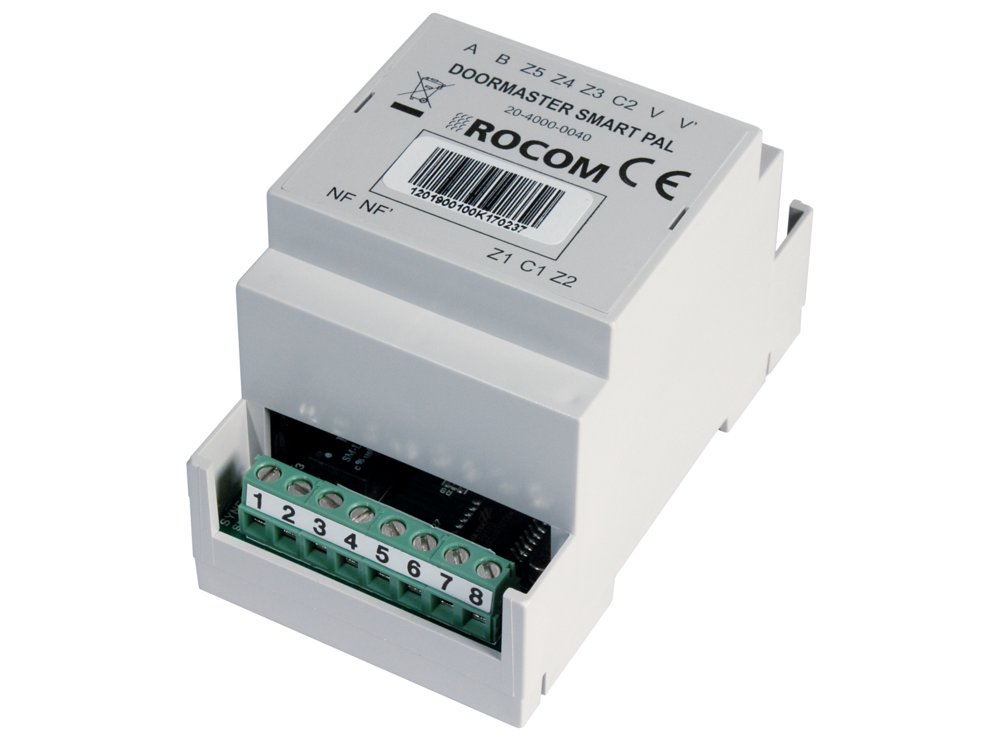

Das DOORMASTER SMART PAL Telefoninter-face dient zur Einspielung von Durch-sagen über eine analoge Telefonanlage indas VARIODYN© D1 Sprachalarmsystem. Überdie Telefonanlage können bis zu 4 unter-schiedliche Rufkreise bzw. Bereicheangesprochen werden.Hierfür stehen 1 + 4 Steuerkontakte fürEinschaltung und/oder Zonenauswahl zurVerfügung.Der Anschluss des Telefoninterfaces andas VARIODYN© D1 erfolgt über Steuer-eingänge und einen Audioeingang desUIM 583331.21.Die 12-V-Betriebsspannung kann aus der,in der Sprachalarmanlage vorhandenen,24-V-Notstromversorgung mit demSpannungswandler 781336 generiertwerden.Die Programmierung erfolgt mit einer MFVNachwahl, womit das Gerät auch aus derFerne verwaltet werden kann. TechnischeDatenBetriebsspannung                 12 V DCStromaufnahme @12 V DC        ca. 100 mAUmgebungstemperatur      -5 øC ... 45 øCBefestigung                   HutschieneAbmessungen (BxHxT)      52 x 89 x 57 mm

Patchkabel zum Anschluß einerPeripheriekomponente.Länge:                   3,0 mFarbe:                   grau

X-MAP4PDigital Multi-Audio PlayerMulti Audio Player zum Einspielen vonHintergrundmusik und nichtsicherheitsrelevanten Informationen indas Beschallungssystem bzw. dieSprachalarmanlage. IntegrierterAM/FM Tuner / USB-Eingang / SDKartensteckplatz / Bluetooth (BT).Insgesamt stehen 3 Audioausgänge mitLine Pegel zur Verfügung. Die Anbindungan das VARIODYN© D1 System erfolgt über eine bzw. zwei Chinch-Audio-Verbindung(en). Leistungsmerkmale:  Zwei separate Line Ausgänge.  Ein Ausgang für USB/SD/ Bluetooth, ein Ausgang für AM/FM Tuner   Weiterhin steht ein Mix Audio Ausgang zur Verfügung. Umschaltbar für Tuner oder USB/SD/Bluetooth  Musik von zwei unterschiedlichen  Quellen kann gleichzeitig ausgegeben werden  Die Lautstärke der zwei Line-Ausgänge Kann jeweils separat eingestellt werden   Unterstützt USB high speed, SD-Karten, Bluetooth Protokoll V4.2  Unterstützt FLA, WMA, APE, FLAC, WAV, ACC, SBC, MP3 Formate  AM/FM-Tuner. Es können bis zu 60 Radiokanäle gespeichert werden Technische Daten:Tuner:Frequenzband AM 520 . 1620 kHzFrequenzband FM 87 . 108 MHzAllgemein:Nennspannung 100 - 240 V ACSignal-Rauschabstand: 80 dBFarbe: schwarzAbmessungen: 19" 1HEFabrikat: HoneywellTyp: Digital Multi-Audio PlayerArtikel: X-MAP4PAlternativ:

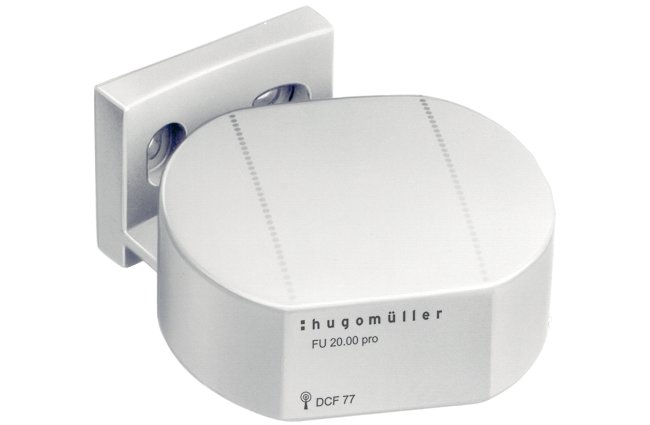

DCF77 - Funkempfänger zum Anschluss andie Hauptuhr. Es können bis zu 10Hauptuhren angeschlossen werden.Leistungsmerkmale:- Empfang des DCF77 - Telegramms Zeitund Datum werden- Automatische Wietergabe von Zeit undDatum an die Hauptuhr- Sommerzeit - Umschaltung über das DCF-Telegramm- Kontrollleuchte bei Empfang (blinkend)- Einfache Montage- Gehäuse drehbar im Befestigungswinkel- Zuleitung 2-adrig, ohne Abschirmung,beliebiger Querschnitt- Max. Leitungslänge 200m zwischenFU 20.00 pro und SC 98.47 pro

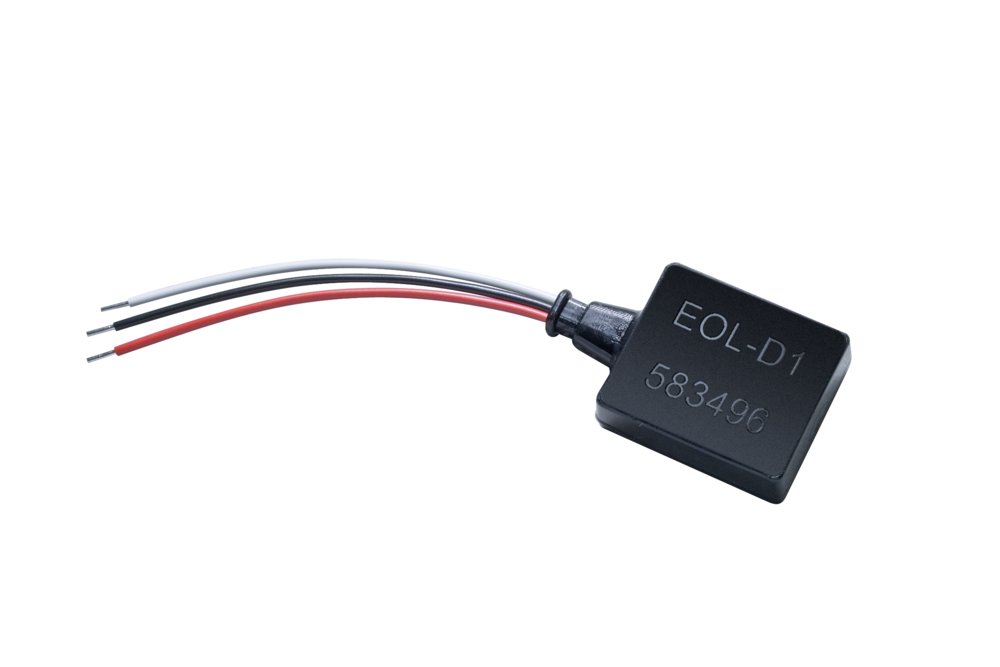

End of line Module zum Abschluss vonLautsprecherleitungen um diesenormgerecht auf Kurzschluss undUnterbrechung zu überwachen, unabhängigvon der Anzahl der angeschlossenenLautsprecher und unhabhängig derLautsprecherleitungtopologie.Leistunmgsmerkmale-Zugelassen nach EN 54-16-Normgerechte Überwachung-Abschlusselement für 100 V-Laut-sprecherlinie in 2-Draht-Technik-Verschiedene Anschlussmöglichkeiten füroptimale Linienanpassung (3 Anschlüsse)-optimaler Feuchtigkeitsschutz(Modul vergossen)Technische Daten:Gewicht                         ca. 20 gAbmessungen   L: 40 mm B: 29 mm T: 11 mm

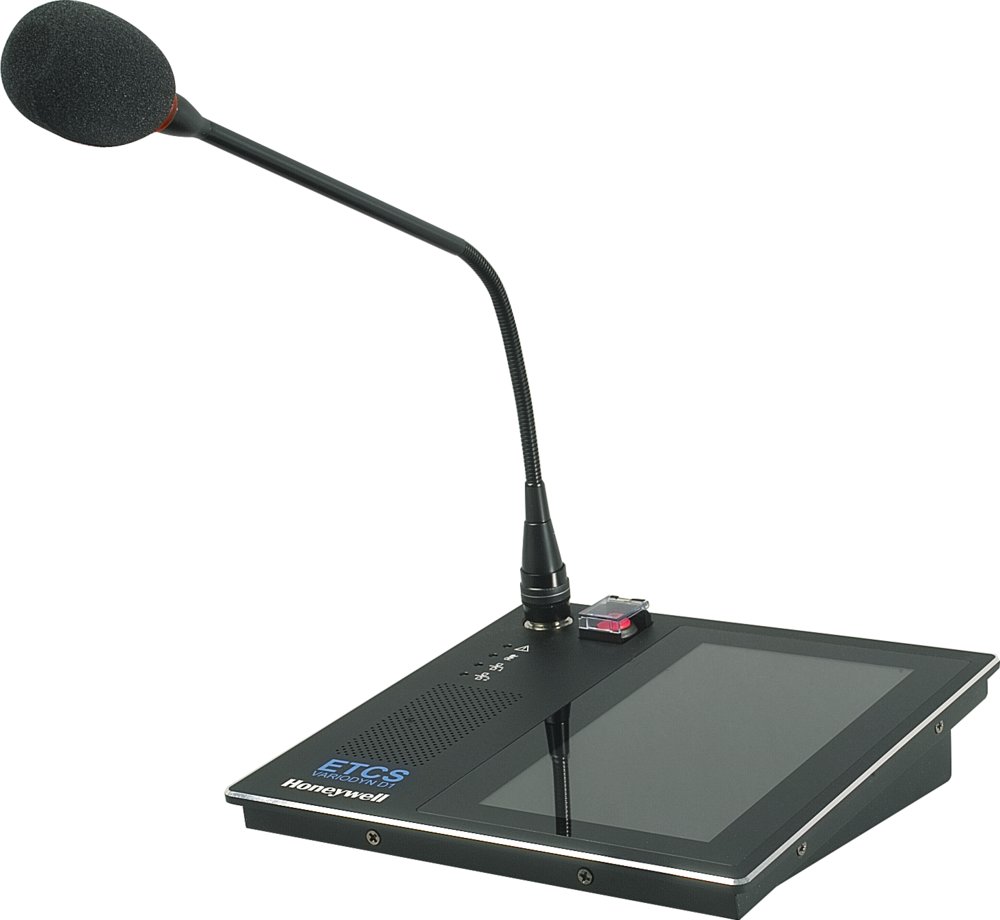

583527 Ethernet Touch Sprechstelle Ethernet Touch Sprechstelle (ETCS) mit 7' Touch Display für benutzerfreundliche Anzeigen und Bedienungen. Vier Zweifarb-LEDs signalisieren Statusinformationen inklusive Mikrofonstörungen,Systemstörung und Status der redundanten Übertragungswege. Eine rote Taste mit Abdeckung kann für Gefahrenmeldungen konfiguriert werden. Das Schwanenhalsmikrophon ist austauschbar und wird durch die ETCS überwacht. Der eingebaute Lautsprecher kann zum Vorhören von Audio Meldungen oder zur Intercom Kommunikation mit anderen Sprechstellen genutzt werden. Die ETCS kann redundant im EthernetNetzwerk angeschlossen werden. Sie wird über einen PoE Adapter oder ein externes Netzteil mit Spannung versorgt. Über die USB Schnittstelle können Audiofiles eingespielt werden. Weiterhin können über einen Audio Ein- und Ausgang Audiogeräte angeschlossen werden, wie z.B. CD Player. Falls zusätzliche LED's oder Tasten erforderlich sind können sie durch Tastenerweiterungsmodule DKM plus zur Verfügung gestellt werden. Die ETCS kann permanent das Mikrophon und die Übertragungswege überwachen. Sie kann auch über das Netzwerk überwacht und konfiguriert werden. Anzeigen in mehreren Sprachen werden unterstützt,die Sprachen können dynamisch gewechselt werden. Es gibt drei Arten von Benutzerberechtigungen, die für jeden Benutzer verschiedene Bedienfunktionen freigeben können. Ansagen oder Audiodateien können mit einer Länge von bis zu 27 Stunden lokal gespeichert und abgespielt werden. Die aktive Ansageliste und die Systemfehlerliste können einfach und komfortabel auf jeder Seite eingesehen werden. Die ETCS unterstützt manuelle sowie vordefinierte Ansagen. Für manuelle Ansagen können nach Auswahl der Ziele bzw. Gruppen vier verschiedene Audioquellen ausgewählt werden: USB-Stick, lokal gespeicherte Audiodateien, Aufnahmen, Netzwerk und Live-Ansagen. Für vordefinierte Ansagen werden nach Aktivierung der Funktion vorab aufgezeichnete Ansagen direkt über die Ziele bzw. Gruppen abgespielt. Diese können vorher über das Konfigurationstool eingestellt werden.Die Lautstärke kann während der Ansagen geregelt werden. Zeitgesteuerte Meldungen können über einen internen Kalender programmiert werden.   Leistungsmerkmale: - Umschaltbare Sprache in der  Bedienoberfläche - Ein roter Auslösetaster für Gefahrenmeldungen - Austauschbares Schwanenhalsmikrophon - Höchste Ausfallsicherheit durch  Redundanten Übertragungsweg - Systemanbindung über Ethernet - Spannungsversorgung über separaten PoE Adapter oder externes Netzteil - Listen für Durchsagen, Störungen, usw. können auf dem Display angezeigt  werden - Max. 3 Tastenerweiterungen (DKM plus) mit jeweils 18 Tasten und 18 LEDs anschließbar   Technische Daten: Leistungsaufnahme: 6 W Übertragungsbereich: 0 Hz ... 20.000 Hz Umgebungstemperatur: -5 øC ... 45 øC Farbe: schwarz, ähnlich RAL 9005 Gewicht: ca. 1,65 kg Abmessungen: (B: 200, T: 200, L: 49,4) mm   zusätzliche Informationen: Die ETCS kann ohne Mikrofon mit der Blindplatte 583717 als Bedienfeld des VARIODYN® D1 in den Standschrank gebaut werden.   Im Lieferumfang enthalten ist ein 3 m langes CAT5 Kabel für den Anschluss der digitalen Sprechstelle an eine Wandanschlussdose.

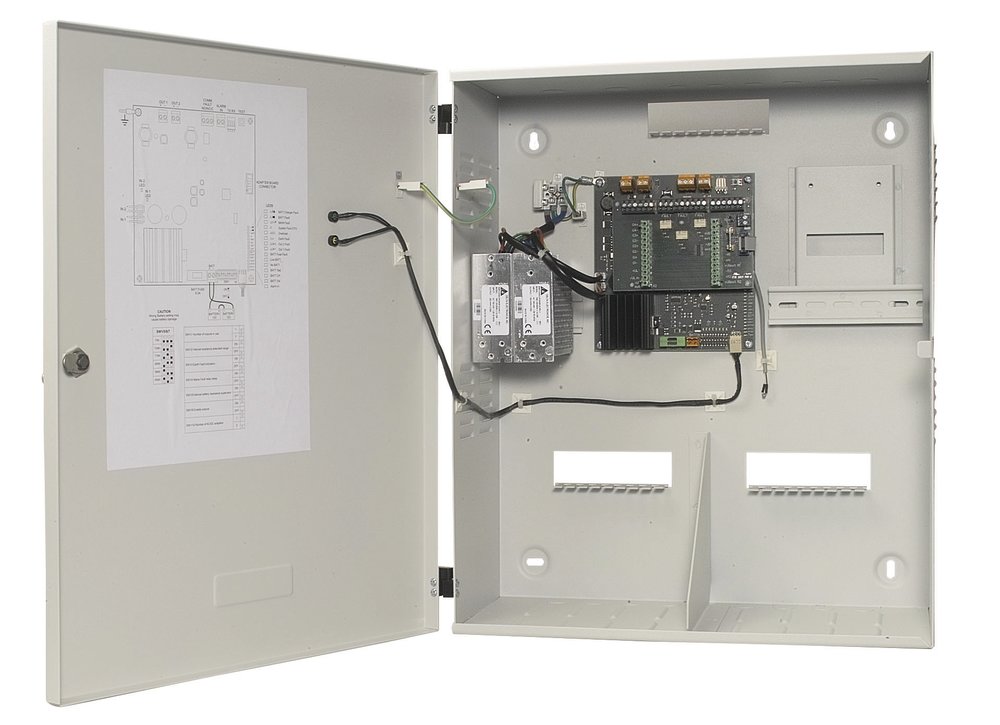

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen. Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung. Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2. VdS-Anerkennung: G 219075   Modularer Aufbau für Stand Alone- oder esserbus-Betrieb 2 Eingänge zur Überwachung externer Einrichtungen Auswahl der zu überwachenden Akkus mittels DIP-Schalter Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine   technische Daten: Nennspannung 230 V ACNennfrequenz 50 Hz ... 60 Hz Ausgangsspannung 20 ... 29 V DC Ausgangsstrom max. 4 A (ohne Ladevorgang) Ausgangsstrom 3,8 A (beim Laden eines 7-Ah-Akkustrangs)Akkukapazität 24 Ah, 26 Ah,38 Ah,45 Ah Kontaktbelastung Relais 1A / 125 V AC, 60 V DCUmgebungstemperatur -5 °C ... 40 °C Schutzart IP 30Gehäuse Stahlblech pulverbeschichtetFarbe grau, ähnlich RAL 7035 Gewicht ca. 9 kg (ohne Akkus) Abmessungen B: 417 mm H: 490 mm T: 206 mm Leistungserklärung DoP-0755891811
