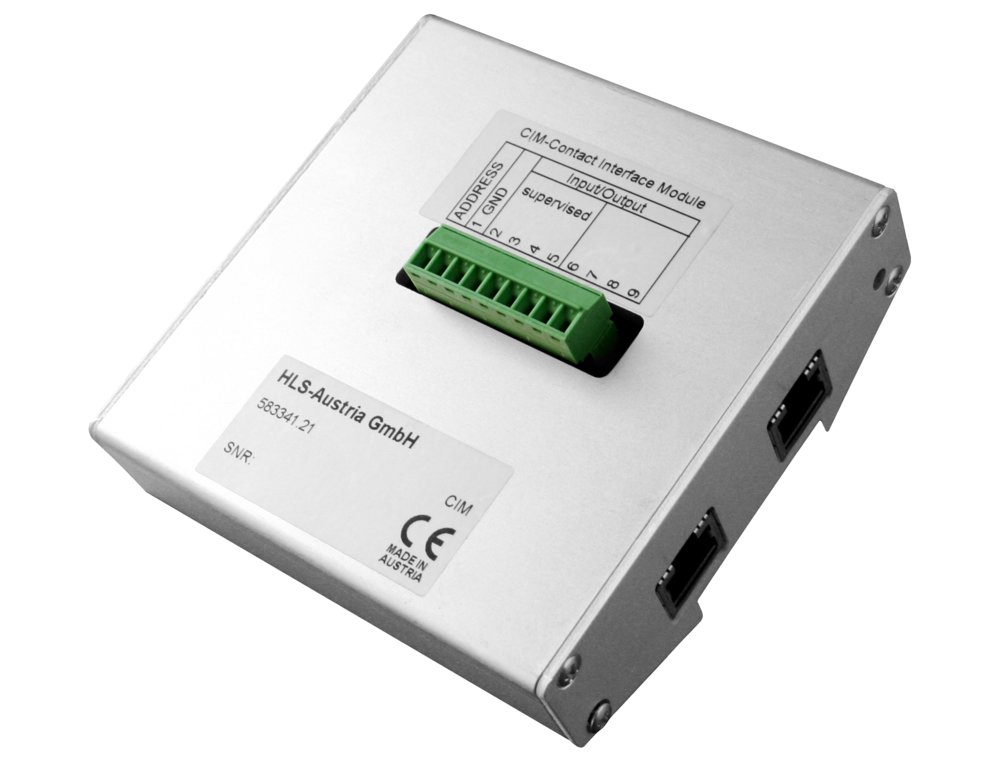

Schnittstellenmodul zur Anbindung von acht Steuerkontakten. Die acht Steuerkontakte können per Softwarekonfiguration in beliebiger Aufteilung als potentialbezogene Eingangskontakte und/oder Ausgangskontakte festgelegt werden, vier können überwacht werden. Digitale Übertragung von Steuersignalen sowie der Versorgungsspannung per TWI (two wire interface). Steuerkontakte Eingangskontakt max. Eingangsspannung:          +36 V DC Ausgangskontakt Kontaktbelastung:        36 V DC / 50 mA kurzschlussfest gegen +24V:          1 s Umgebungstemperatur:    -5 øC ... +55 øC Relative Feuchtigkeit:       15% ... 90%   ************************************************************************* zusätzliche Information: Die Steuerkontakte sind als Open-Kollektor aufgeführt. Ein 3 m langes Cat5-Kabel zum Anschluss von CIM an den TWI-Eingang des DOM ist im Lieferumfang enthalten.

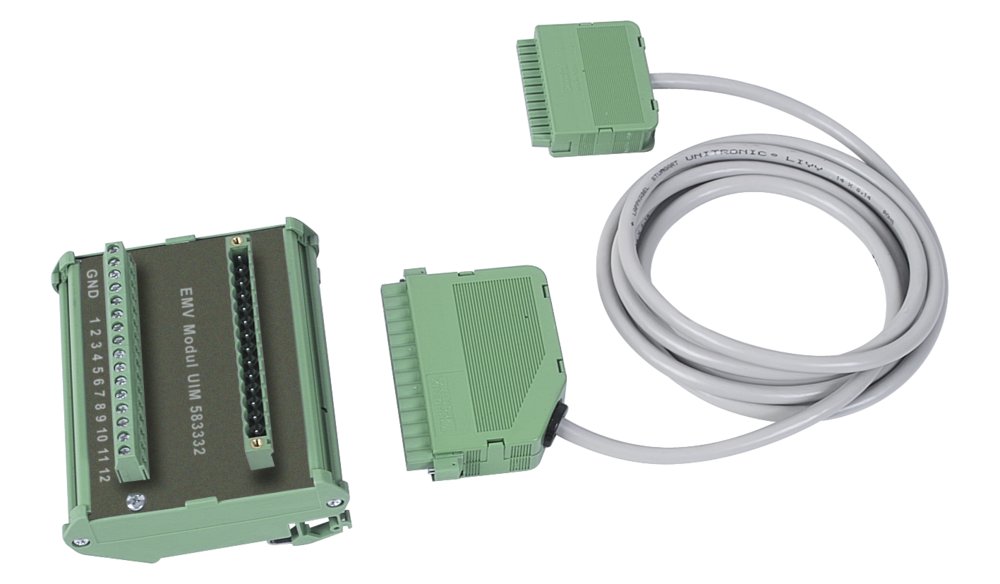

Überbspannungsschutzmodul für denzusätzlichen EMV - Schutz von jeweils12 Kontaktein- bzw. Ausgängen.Pro Schnittstellenmodul können bis zu 4dieser Überspannungsschutzmodule ange-schlossen werden.Bei EN 54-16 konformen Anlagen,ist für den Anschluss von Leitungen,die zu externen Kontakten geführt werdenund länger als 3m sind, dasÜberspannungsschutzmodul zu verwenden.Ein Verbindungskabel ist enthalten.Leistungsmerkmale-Bestandteil der Zulassung nach EN 54-16-Hutschienenmontage

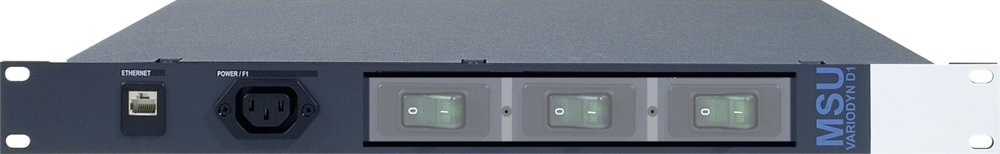

NetzschaltfeldAbsicherung und NetzlastverteilungDasNetzschaltfeld dient zur Absicherungder Stromversorgung aller VA/PA SystemKomponenten, welche in einen Schrankeingebaut werden.Jede der drei Phasenist mit einemÜberstromschalter abgesichert.Gleichzeitig wird er auch zum manuellenSchalten der Stromversorgung der imStromweg dahinter befindlichen Geräteverwendet, z.B. zu Wartungszwecken.Der Schaltzustand wird durch grüneKontrolllampen angezeigt.Die Schalterstellung kann überHilfskontakte ausgewertet werden.Eine frontseitige 230V-Kaltgerätebuchseund eine RJ45-Buchse dienen demeinfachen Anschluss einesWartungs-PCs / -Laptops zur systemweitenParametrierung / Konfiguration sowieÜberwachung.Leistungsmerkmale-Zugelassen nach EN 54-16-Drei 18 A Überstromschalter mitSteuerkontakten und Kontrollleuchte-Kaltgeräte- und Ethernet-Anschluss zumAnschluss eines Service-PC zu Wartungs-zwecken-Je drei Anschlüsse für Hilfs-Umschalt-kontakte pro Überstromschalter-Pro Überstromschalter sind bis zu vierGeräte anschließbar-Kunststoffabdeckung der Tasten-230V-Kaltgerätebuchse, geschaltetmit L1-RJ45-Buchse für Ethernet-AnschlussTechnische Daten:Thermische Sicherung:Nennstrom                           18 ALebensdauer          10.000 SchaltzyklenAbschaltung                      1-poligHilfskontakte:Typ                             WechslerKontaktbelastung AC      250 V, max. 4 AKontaktbelastung DC        24 V, max 4 AAllgemeine technische Daten:Umgebungstemperatur      -5 øC ... 55 øCRel. Luftfeuchte             15 ... 90 %(nicht kondensierend)Gewicht                       ca. 4,2 kgAbmessungen       B: 483 H: 44 T: 345 mm(1 HE, 19")

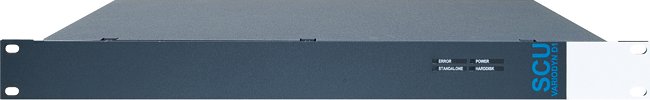

Die System-Kommunikationseinheit dientals digitaler Audiospeicher für das VAPASystem.Es können damit zur selben Zeit mehr als40 Audiodaten aufgenommen undwiedergegeben werden - abhängig von dervom Netzwerk zur Verfügung stehendenBandbreite.Die Verbindung zu einem VA/PA SystemNetzwerk wird über Ethernet realisiertund permanent überwacht.Die Audiospeicherung fürverfügbarkeitskritische Alarmierungenund Meldungen für Evakuierungen erfolgtgemäß IEC EN 60849 auf nichtflüchtigemFlash-Speicher. Die Speicherkapazitätbeträgt ca. 2 Stunden.Weitere Nachrichten wie Durchsagen,Signale oder Werbetexte werden auf einerFestplatte gespeichert.Die Speicherkapazität beträgt dabeica. 1000 Stunden.Die Baugruppe kann zumProtokollierenund Mitschneiden von Durchsagenverwendet werden. Diese werden auf derFestplatte abgelegt und mit Datums-,Uhrzeit- und Auslöserangaben gesichert.Viele Durchsagen können zur gleichenZeit automatisch zwischengespeichert undinnerhalb einer Zeitbeschränkung beiFreiwerden des gewünschten Zielesautomatisch ausgespielt werden.Notstromversorgung über 24V DC alssekundäre Spannungsversorgung.Flash-Speicher                   ca. 2 hFestplattenkapazität          ca. 1000hNennspannung             90 ... 265 VACNennfrequenz                47 ... 63 HzNennstrom               0,5 A @ 230 V ACUmgebungstemperatur        -5øC ... 55øCRelative Feuchtigkeit        15% ... 90%

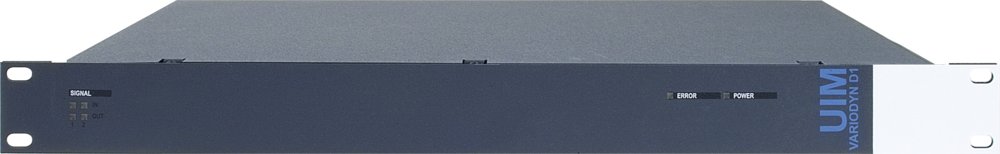

Universelles InterfacemodulKontakt und AudiointerfaceSchnittstellenmodul zur Anbindung vonzwei analogen Audioeingängen, zweianalogen Audioausgängen sowie 48Steuerkontakten.Integrierte Anzeigen1 grüne POWER LED1 gelbe ERROR LED4 grüne SIGNAL LEDsfür die Signalisierung etwaigerAudiomodulation.Leistungsmerkmale-Beide Audioeingänge sind sowohlasymmetrisch (RCA) als auch symmetrisch(XLR-f) ausgeführt.-Beide Audioausgänge sind sowohlasymmetrisch (RCA) als auch symmetrisch(XLR-m) ausgeführt.-48 Steuerkontakte können perSoftwarekonfiguration in beliebigerAufteilung als potentialbezogeneEingangskontakte und/oderAusgangskontakte festgelegt werden-8 Steuerkontakte können überwachtwerden-Digitale Übertragung von Steuersignalenund aller Audiosignale von und zumVA/PA System sowie der Versorgungs-spannung per DAL-Link/SystembusTechnische Daten:Audioausgang:Nennpegel                          0 dBuÜbertragungsbereich      20 ... 22000 HzKlirrfaktor bei Nennpegel       < 0.05 %Ausgangsimpedanz       200 Ohm / 200 Ohm(XLR / Cinch, potentialfrei)Audioeingang:Nennpegel                         0 dBuÜbertragungsbereich     20 ... 22000 HzKlirrfaktor bei Nennpegel      < 0.05 %Eingangsimpedanz      100 kOhm / 1 kOhm(XLR / Cinch, potentialfrei)Allgemeine technische Daten:Stromaufnahme @ 24 V DC       < 150 mAEingänge                  max. 36 V DCAusgänge               36 V DC / 50 mAUmgebungstemperatur    -5 øC ... 55 øCRel. Luftfeuchte           15 ... 90 %(nicht kondensierend)Gewicht                     ca. 3,6 kgAbmessungen      B: 483 H: 44 T: 345 mm(1 HE, 19")

View Control Modul zur übersichtlichenund komfortablen Anzeige vonSammelmeldungen und zur Bedienung desSprachalarmsystems gemäß der NormEN 54-16.Anzeige von SammelmeldungengemäßEN 54-16Erforderlich für Sprachalarmanlagengemäß den Normen DIN VDE 0833-4 undEN 54-16- 5 Tasten zur Bedienung der SAA- Integrierter Summer für akustischeSignale- 19" Ausführung, eine Höheneinheit- Direkter Einbau in 19" Standschrank- Direkte Anschlussmöglichkeit an dasuniverselle Interface ModulUIMTechnische Daten:Nennspannung                     24 V DCStromaufnahme              10 mAUmgebungstemperatur     -5 øC ... +55 øCRelative Feuchtigkeit:     15 % ... 90 %Abmessungen (BxHxT)     483 x 45 x 37 mm
