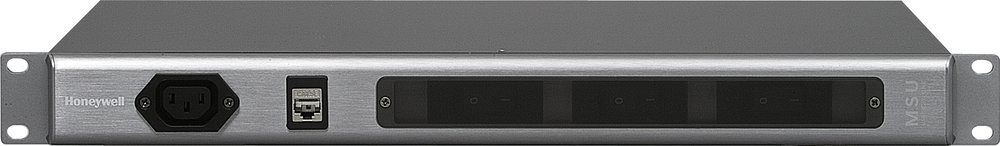

Komponente zur Absicherung undNetzlastverteilung.Das Netzschaltfeld dient zur Absicherungder Stromversorgung aller VA/PA SystemKomponenten des VARIODYN ONE, welche ineinen 19" Schrank eingebaut werden.Jede der drei Phasen ist mit einemÜberstromschalter abgesichert.Gleichzeitig wird er auch zum manuellenSchalten der Stromversorgung der imStromweg dahinter befindlichen Geräteverwendet, z.B. zu Wartungszwecken.Der Schaltzustand wird durch grüneKontrolllampen angezeigt.Die Schalterstellung kann überHilfskontakte ausgewertet werden.Eine frontseitige 230V-Kaltgerätebuchseund eine RJ45-Buchse dienen demeinfachen Anschluss eines Wartungs-PCs /-Laptops zur systemweiten Parametrierung/ Konfiguration sowie Überwachung.Leistungsmerkmale:-In EN 54-16 Zulassung des VARIODYN ONEenthalten-Drei 18 A Überstromschalter mitSteuerkontakten und Kontrollleuchte-Kaltgeräte- und Ethernet-Anschluss zumAnschluss eines Service-PC fürWartungszwecke-Je drei Anschlüsse für Hilfs-Umschalt-kontakte pro Überstromschalter-Pro Überstromschalter sind bis zu vierGeräte anschließbar-Kunststoffabdeckung der Tasten-230V-Kaltgerätebuchse, geschaltetmit L1-RJ45-Buchse für Ethernet-AnschlussTechnische Daten:Thermische Sicherung:Nennstrom:                          18 ALebensdauer:         10.000 SchaltzyklenAbschaltung:                     1-poligHilfskontakte:Typ:                            WechslerKontaktbelastung AC:     250 V, max. 4 AKontaktbelastung DC:       24 V, max 4 AAllgemeine technische Daten:Umgebungstemperatur:     -5 øC ... 55 øCRel. Luftfeuchte:            15 ... 90 %(nicht kondensierend)Gewicht:                      ca. 4,2 kgAbmessungen:      B: 483 H: 44 T: 345 mm(1 HE, 19")

TWI-RS232-Adapter zum Umsetzen des TWI-Busses auf RS232. Verwendung fürspezielle Servicezwecke und Anschlusseines externen Systems (z.B. ESSER BMZIQ8Control).-In EN 54-16 Zulassung des VARIODYN ONEenthalten

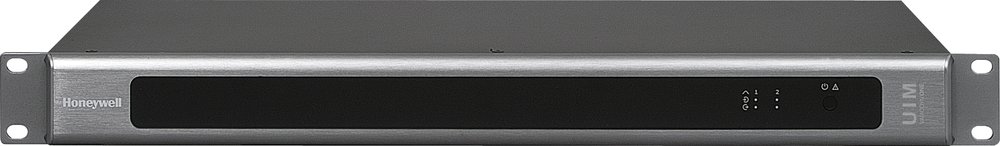

Das UIM (Universal Interface Module)dient als Schnittstellenmodul desVARIODYN© ONE Systems zum Anschluss vonzwei analogen Audioeingängen, zweianalogen Audioausgängen, sowie 48Steuerkontakten. Für acht Steuerkontaktekann eine Kurzschluss- undUnterbrechungsüberwachung aktiviertwerden.Das UIM ist über den DAL-Bus mit demVARIODYN© ONE-Controller INC-Dverbunden. Die 48 Kontakte können alsEin- oder Ausgänge genutzt werden undkönnen als Schnittstelle mit externenGeräten oder Systemen verwendet werden.2 analoge Audioeingänge.2 analoge Audioausgänge.48 Steuerkontakte.8 der Kontakte überwachbar.Das Universal Interface Modul UIMist in der EN54-16 Zulassung desVARIODYN ONE enthalten.Technische Daten:Stromaufnahme:              0,15A an 24VAudio Eingangspegel:                0 dBAudio Ausgangspegel:                0 dBRelative Luftfeuchte         <90%, nichtkondensierendBetriebstemperatur        -5 øC . +55 øCLagertemperatur          -10 øC . +60 øCAbmessungen(B x H x T) 483 x 44 x 345 mmGewicht:                         7.22 kg
